Tocător sau rotor vortex — ghidul de alegere pentru ape uzate
Comparație tehnică între pompele cu tocător, cele cu rotor vortex și cele cu rotor cu canale: pasaj liber, randament, diametrul conductei și costul real pe an.
Într-un cămin de pompare casnic care se înfundă, cauza aproape nu e niciodată puterea motorului. Este un cordon de material textil înfășurat în jurul axului, format din șervețele umede care s-au împletit între ele. Se rupe cu mâna, se scoate în două minute și revine peste trei săptămâni — pentru că pompa aleasă nu era făcută pentru ce trece prin ea.
De aici pornește alegerea corectă: nu de la kilowați, ci de la ce conțin apele uzate și pe unde trebuie să le trimiți.
Trei tipuri de rotor, nu două
Cea mai frecventă greșeală din materialele despre pompe de ape uzate este tratarea rotorului vortex și a celui cu canale ca pe același lucru. Sunt lucruri diferite, cu randamente diferite și cu comportamente opuse la fibre. Cine le confundă cumpără pompa greșită.
Tocătorul
Are un ansamblu de cuțite montat înaintea rotorului. Solidele sunt mărunțite până ajung la o granulometrie care trece prin conducte înguste, apoi sunt împinse mai departe. Consecința hidraulică e importantă: pentru că nu mai trebuie să lase liber un pasaj mare, rotorul poate fi proiectat pentru presiune, nu pentru toleranță. De aceea tocătoarele dau înălțimi manometrice mari la debite modeste.
Diametrul tipic de refulare este de 32–50 mm. Asta permite trasee lungi și diferențe de nivel serioase, cu conductă ieftină și ușor de îngropat.
Rotorul vortex
Aici principiul e complet diferit. Rotorul stă retras într-o nișă a carcasei, iar apa antrenată de el formează un vârtej. Solidele sunt purtate de vârtej și ies prin refulare fără să atingă paletele. Nimic nu taie nimic.
Avantajul e evident: ce nu atinge rotorul nu-l poate bloca și nu-l poate uza. Dezavantajul e că o parte însemnată din energia motorului se duce în întreținerea vârtejului, nu în împingerea apei către ieșire.
Rotorul cu canale
Rotor închis sau semiînchis, cu unul sau două canale largi prin care solidele trec direct. E cea mai eficientă dintre cele trei soluții, pentru că apa merge pe un drum scurt și clar. Pasajul liber poate ajunge la 50–100 mm la utilajele mai mari.
Slăbiciunea lui e exact fibra: un șervețel prins de muchia de atac a paletei nu mai pleacă, iar al doilea se agață de primul.

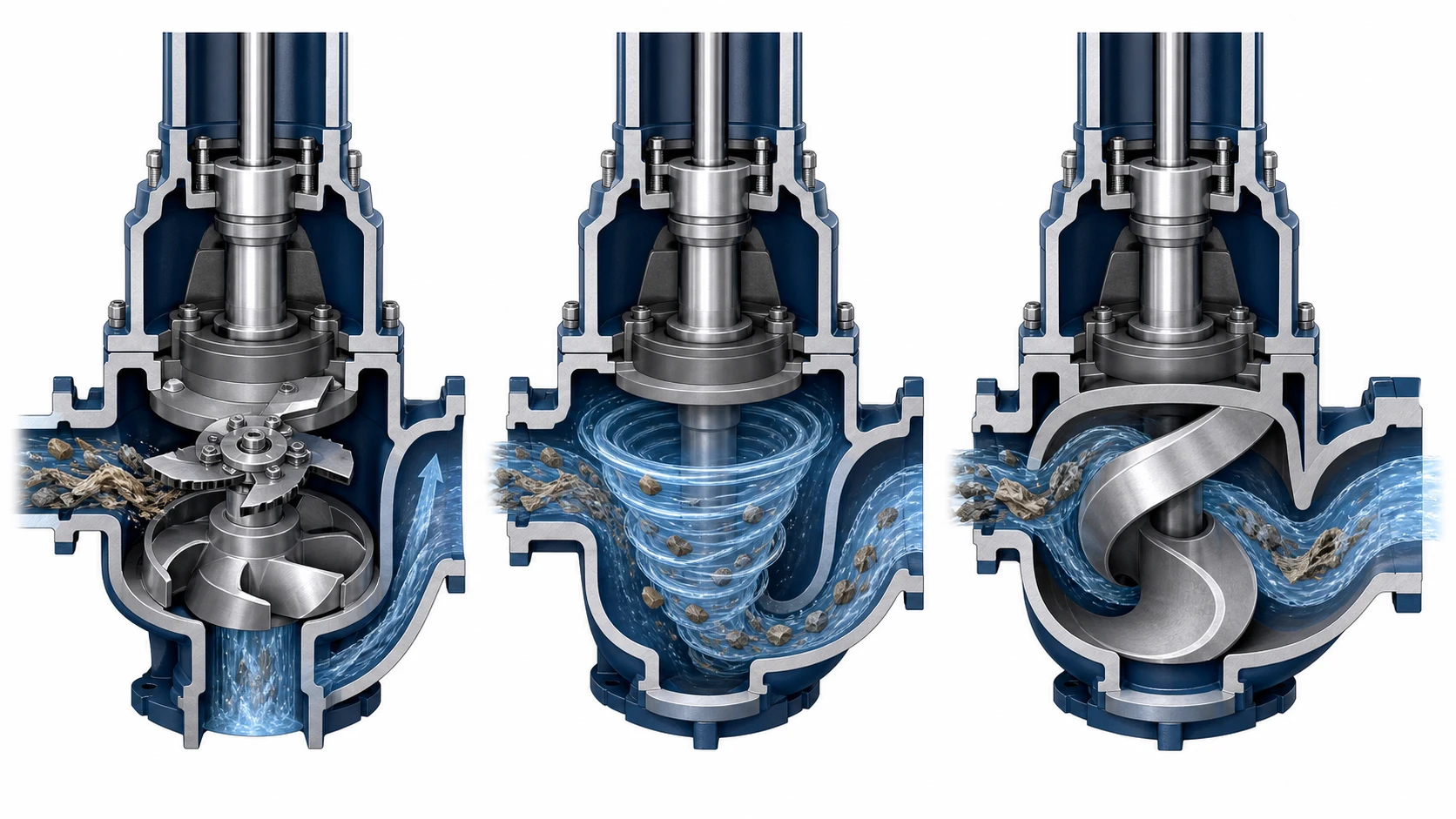

Cele trei soluții, în secțiune. La stânga, ansamblul de cuțite al tocătorului, montat înaintea rotorului. La mijloc, rotorul vortex retras în nișă: solidele sunt purtate de vârtej fără să atingă paletele. La dreapta, rotorul cu canal elicoidal, prin care solidele trec direct.
| Criteriu | Tocător | Rotor vortex | Rotor cu canale |
|---|---|---|---|
| Ce face cu solidele | le mărunțește | le ocolește | le trece prin canal |
| Pasaj liber tipic | nu se aplică | 35–50 mm | 50–100 mm |
| Refulare minimă | 32–50 mm | 50–65 mm | de la 80 mm |
| Randament orientativ | 35–50% | 35–50% | 55–75% |
| Toleranță la fibre | foarte bună | bună | slabă |
| Toleranță la nisip | slabă | foarte bună | medie |
| Înălțime manometrică | mare | mică–medie | medie |
| Piese de uzură | cuțitele | practic niciuna | garnituri, plăci de uzură |
Testul care decide: ce e în apă
Înainte de orice calcul, răspunde la două întrebări despre conținutul apei. Ele elimină singure două dintre cele trei variante.
Fibrele
Textilele, șervețelele umede și părul sunt problema numărul unu în stațiile casnice. Se comportă complet diferit de resturile alimentare: nu se sfărâmă, se împletesc. Un singur șervețel prins de o muchie devine punctul de agățare pentru următoarele, iar în câteva săptămâni ai un cordon compact.
Marcajul „biodegradabil” de pe pachetele de șervețele se referă la descompunerea în timp, în condiții de compostare. Nu înseamnă că materialul se dezintegrează în apă în câteva minute. Într-un cămin de pompare, un șervețel „biodegradabil” se comportă exact ca o cârpă.
Dacă în rețea intră toaletă și mașină de spălat, presupune fibre. Nu conta pe disciplina celor din casă — un singur musafir e suficient.
Abrazivii
Nisipul și particulele dure sunt cealaltă extremă. Nu blochează nimic, dar uzează. Într-un flux cu nisip, cuțitele unui tocător se tocesc, iar când nu mai taie curat, tocătorul devine cel mai prost dintre cele trei — are pasaj liber mic și nu mai mărunțește.
Aici vortexul e imbatabil, tocmai pentru că particulele nu ating rotorul.
Constrângerea de traseu
A doua filtrare vine din conductă. Nu poți alege o pompă cu rotor cu canale și refulare de 80 mm dacă ai deja îngropată o țeavă de 50.
Diametrul minim
Regula de pornire: diametrul interior al conductei trebuie să fie cel puțin egal cu pasajul liber al pompei. O pompă cu pasaj liber de 50 mm care refulează într-o țeavă cu interiorul de 44 mm nu are pasaj liber de 50 mm — are 44, plus un punct de blocaj chiar la ieșire.
Viteza de autocurățire
Aici e a doua capcană, și acționează invers față de instalațiile de apă curată. La apă potabilă vrei viteză mică, ca să reduci pierderile. La ape uzate ai nevoie de viteză suficient de mare cât să antreneze depunerile: în conductele sub presiune se urmărește de regulă minimum 0,7 m/s.
O conductă supradimensionată pentru ape uzate nu e o marjă de siguranță, e o capcană: apa curge lent, solidele se depun între cicluri, iar stratul depus îngustează treptat secțiunea până când pompa nu mai face față.

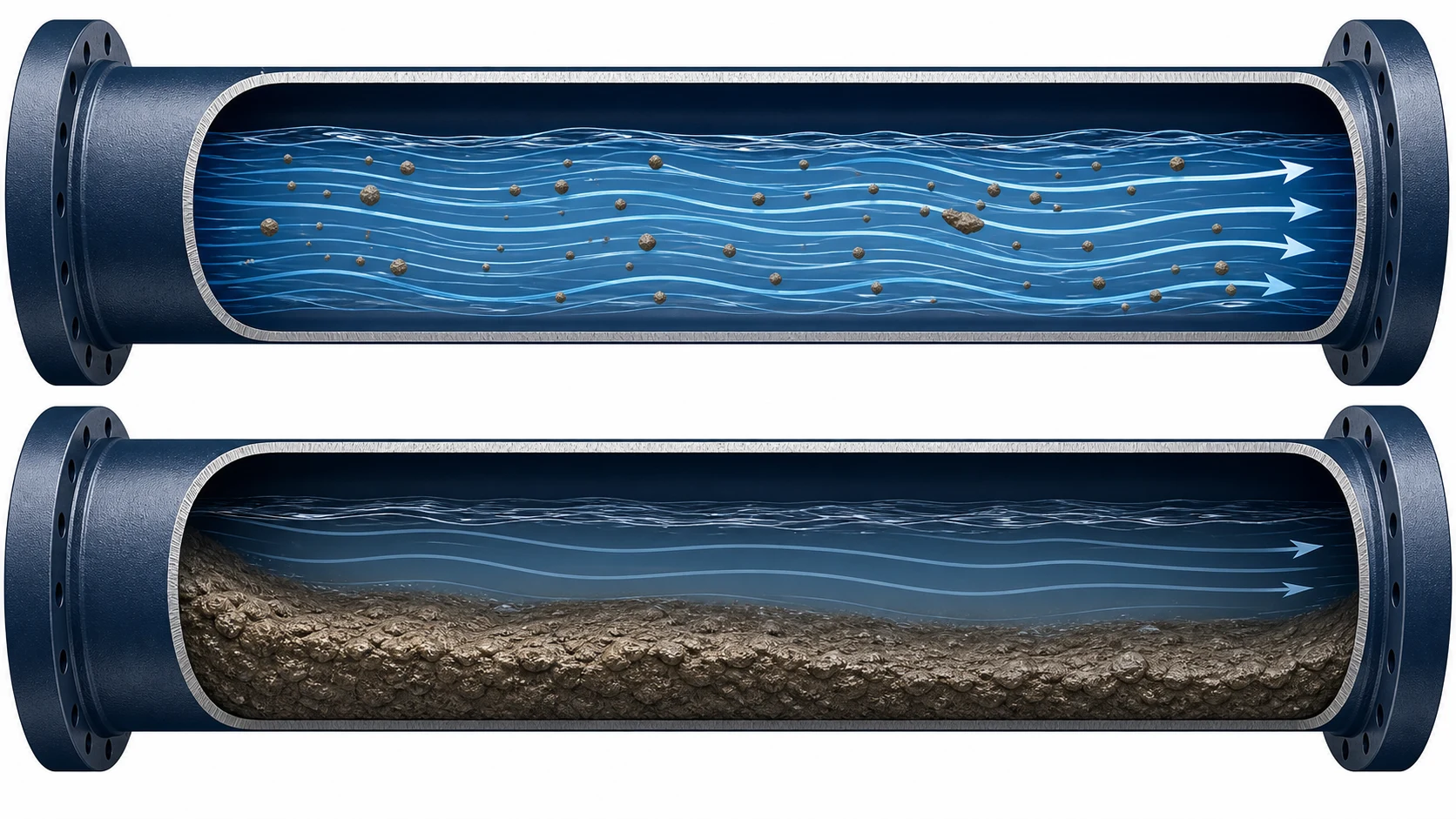

Sus, conducta corect dimensionată: viteza antrenează solidele, pereții rămân curați. Jos, conducta supradimensionată: apa curge lent, depunerile se așază și îngustează treptat secțiunea.
Dacă vrei să vezi ce viteză iese la debitul și diametrul tău, folosește calculatorul de diametru al conductei, iar pentru înălțimea manometrică totală, calculatorul Q–H.
Randamentul: cifra pe care nimeni n-o pune în context
Diferența de randament dintre un vortex și un rotor cu canale pare dramatică pe hârtie: 40% față de 55% înseamnă cu o treime mai multă energie pentru aceeași apă mutată. În practică, întrebarea corectă e alta — cât de des merge pompa?
Să luăm două scenarii, cu aceeași diferență de randament.
| Gospodărie | Stație mică de cartier | |
|---|---|---|
| Volum pompat pe zi | 1,2 m³ | 40 m³ |
| Înălțime manometrică | 12 m | 20 m |
| Consum anual la randament 40% | ≈ 36 kWh | ≈ 1.990 kWh |
| Consum anual la randament 55% | ≈ 26 kWh | ≈ 1.447 kWh |
| Diferență pe an | ≈ 10 kWh | ≈ 543 kWh |
Zece kilowați-oră pe an înseamnă, la un preț orientativ de 1,3 lei/kWh, undeva sub 15 lei. Pentru o gospodărie, randamentul e practic irelevant ca argument de alegere. O singură intervenție de deblocare costă de zeci de ori mai mult decât economisești într-un an întreg.
La stația de cartier, aceeași diferență ajunge la peste 700 de lei pe an și se acumulează pe toată durata de viață a utilajului. Acolo merită să lupți pentru fiecare punct de randament — și acolo se justifică rotorul cu canale, cu grătarul din amonte care îl protejează de fibre.
Regula care rezultă: în gospodărie alegi după rezistența la înfundare, nu după randament. La stații care merg ore pe zi, randamentul devine primul criteriu — dar numai după ce ai rezolvat fibrele altfel.
Decizia, în cinci pași
- Inventariază ce intră în rețea. Toaletă și mașină de spălat înseamnă fibre. Doar chiuvetă și duș înseamnă predominant grăsimi și păr. Apă de infiltrație dintr-un subsol înseamnă nisip.
- Măsoară conducta existentă, la interior, nu după cifra de pe etichetă. O țeavă PE 50 are interiorul în jur de 44 mm.
- Calculează debitul și înălțimea manometrică pentru traseul real, cu tot cu pierderi și cu presiunea de la punctul de descărcare.
- Verifică viteza rezultată. Sub 0,7 m/s, coboară un diametru sau acceptă cicluri mai lungi și mai rare.
- Alege tipul de rotor din tabelul de la începutul articolului, apoi caută un model concret a cărui curbă Q–H trece pe deasupra punctului tău de lucru, în zona de randament bun.
Ordinea contează. Dacă alegi pompa înainte de pasul 2, vei descoperi la montaj că refularea ei nu se potrivește cu ce ai în pământ.
Montajul care anulează o alegere corectă
O pompă potrivită montată prost se comportă ca o pompă nepotrivită. Trei detalii fac cea mai mare parte a diferenței.
Căminul
Volumul util al căminului dictează durata ciclului. Prea mic înseamnă porniri dese și motor care nu apucă să se răcească; prea mare înseamnă apă care stagnează și fermentează între cicluri. Căminul trebuie ventilat — nu doar pentru mirosuri, ci pentru ca apa să poată intra fără să comprime aerul din interior.
Comanda de nivel
Plutitorul e simplu și fiabil, dar are nevoie de spațiu liber ca să basculeze; într-un cămin îngust se agață exact de cordoanele de textile pe care încerci să le eviți. Electrozii de nivel nu au piese în mișcare și sunt varianta corectă în spații strâmte, cu prețul unei sensibilități mai mari la depuneri pe tijă.
Alarma de nivel înalt nu e opțională. E singurul lucru care îți spune că pompa a cedat înainte să vezi apa pe pardoseală.
Protecțiile electrice
Termică, protecție la suprasarcină și, la tocătoare, urmărirea curentului absorbit — un cuțit blocat se vede în curent înainte să ardă bobinajul. Pentru regim greu sau continuu, alimentarea trifazată e de preferat.
Cablul se dimensionează la căderea de tensiune pe lungimea reală, nu la curentul nominal; poți verifica secțiunea cu calculatorul de secțiune a cablului.
Varianta de compromis: coșul de reținere în amonte
Există o a patra opțiune, rar propusă în ofertele pentru locuințe, deși e practica standard la stațiile mari: în loc să alegi pompa care suportă fibrele, oprești fibrele înainte să ajungă la pompă.
Se montează un coș sau un grătar de reținere pe intrarea în cămin, într-o zonă accesibilă de la suprafață. Textilele și corpurile mari rămân acolo, iar pompa primește un flux curățat. Asta îți deschide varianta rotorului cu canale — cel cu randamentul cel mai bun — și într-o rețea casnică.
Compromisul e onest și trebuie spus ca atare: muți problema, nu o elimini. Coșul trebuie golit periodic, iar dacă nu-l golește nimeni, se colmatează și atunci nu mai intră apa deloc — o defecțiune mai neplăcută decât o pompă blocată, pentru că se manifestă brusc și în amonte.
Merită luat în calcul în două situații: când stația deservește mai multe gospodării și cineva răspunde de întreținere, sau când pompa trebuie oricum să lucreze multe ore pe zi și economia de energie chiar contează. Pentru o locuință individuală cu pompare de câteva minute pe zi, e o piesă în plus care se poate uita ani la rând — și un tocător montat direct rămâne alegerea mai rezonabilă.
Greșeli care se plătesc
- Alegerea după kilowați. Puterea spune cât consumă motorul, nu ce livrează pompa și nici ce solide tolerează.
- Supradimensionarea conductei „pentru siguranță”. La ape uzate produce exact efectul invers, prin sedimentare.
- Tocător într-un flux cu nisip. Cuțitele se tocesc, iar pompa rămâne cu dezavantajele ambelor soluții.
- Rotor cu canale pe o rețea casnică cu toaletă. Randamentul bun nu compensează o deblocare la fiecare câteva luni.
- Renunțarea la clapeta antiretur sau montarea ei pe orizontală, unde nu se închide corect și lasă coloana să cadă înapoi la fiecare oprire.
Pe scurt
Fibre plus conductă îngustă plus traseu lung înseamnă tocător. Nisip și abrazivi înseamnă vortex. Debite mari, funcționare aproape continuă și un grătar care oprește textilele în amonte înseamnă rotor cu canale. Iar dacă apa e relativ curată, dintr-un subsol sau de la o drenare, niciuna dintre cele trei nu e răspunsul potrivit — acolo intră pompa de drenaj obișnuită.
Citește mai departe
Întrebări frecvente
În această secțiune găsești răspunsuri clare și concise la cele mai comune întrebări. Scopul este să îți oferim informațiile de care ai nevoie rapid și ușor.
- Care e diferența practică între un tocător și un rotor vortex?
- Tocătorul mărunțește solidele cu un ansamblu de cuțite înainte să le trimită în conductă, ceea ce îi permite să refuleze pe țeavă îngustă, de 32–50 mm, pe distanțe mari. Rotorul vortex nu taie nimic: rotorul e retras în carcasă, iar apa se învârte și antrenează solidele fără ca ele să atingă paletele. În schimb are nevoie de conductă mai groasă, de la 50–65 mm în sus.
- Rotorul vortex și rotorul cu canale sunt același lucru?
- Nu, și confuzia asta duce la alegeri greșite. Rotorul cu canale are palete închise sau semiînchise, un randament de circa 55–75% și pasaj liber mare, dar se înfundă ușor la fibre. Rotorul vortex are un randament mult mai mic, de circa 35–50%, pentru că o bună parte din energie se pierde în vârtejul din carcasă — în schimb tolerează mult mai bine textilele și abrazivii.
- Randamentul mai mic al vortexului mă costă mult?
- La o stație casnică, practic deloc. Pentru o gospodărie care ridică în jur de 1,2 m³ pe zi la 12 metri, diferența dintre un randament total de 40% și unul de 55% înseamnă circa 10 kWh pe an, adică sub 15 lei. La o stație care mută 40 m³ pe zi, aceeași diferență ajunge la peste 500 kWh pe an și devine un argument real.
- Ce diametru minim de conductă îmi trebuie?
- Regula de pornire este ca diametrul interior al conductei de refulare să fie cel puțin egal cu pasajul liber al pompei. Peste asta, verifică viteza apei: în conductele de ape uzate sub presiune se urmărește minimum 0,7 m/s, ca depunerile să fie antrenate și să nu se sedimenteze între cicluri.
- Șervețelele umede chiar sunt o problemă, chiar dacă scrie „biodegradabil” pe pachet?
- Da. Marcajul se referă la descompunerea în timp, în condiții de compostare, nu la dezintegrarea în apă în câteva minute. Într-un cămin de pompare, șervețelele își păstrează structura, se împletesc în jurul axului și formează cordoane. Sunt motivul principal pentru care tocătorul e ales în locuințe, chiar și acolo unde debitul ar permite altceva.
