Hidrofor cu inverter (VFD): avantaje reale și când chiar merită

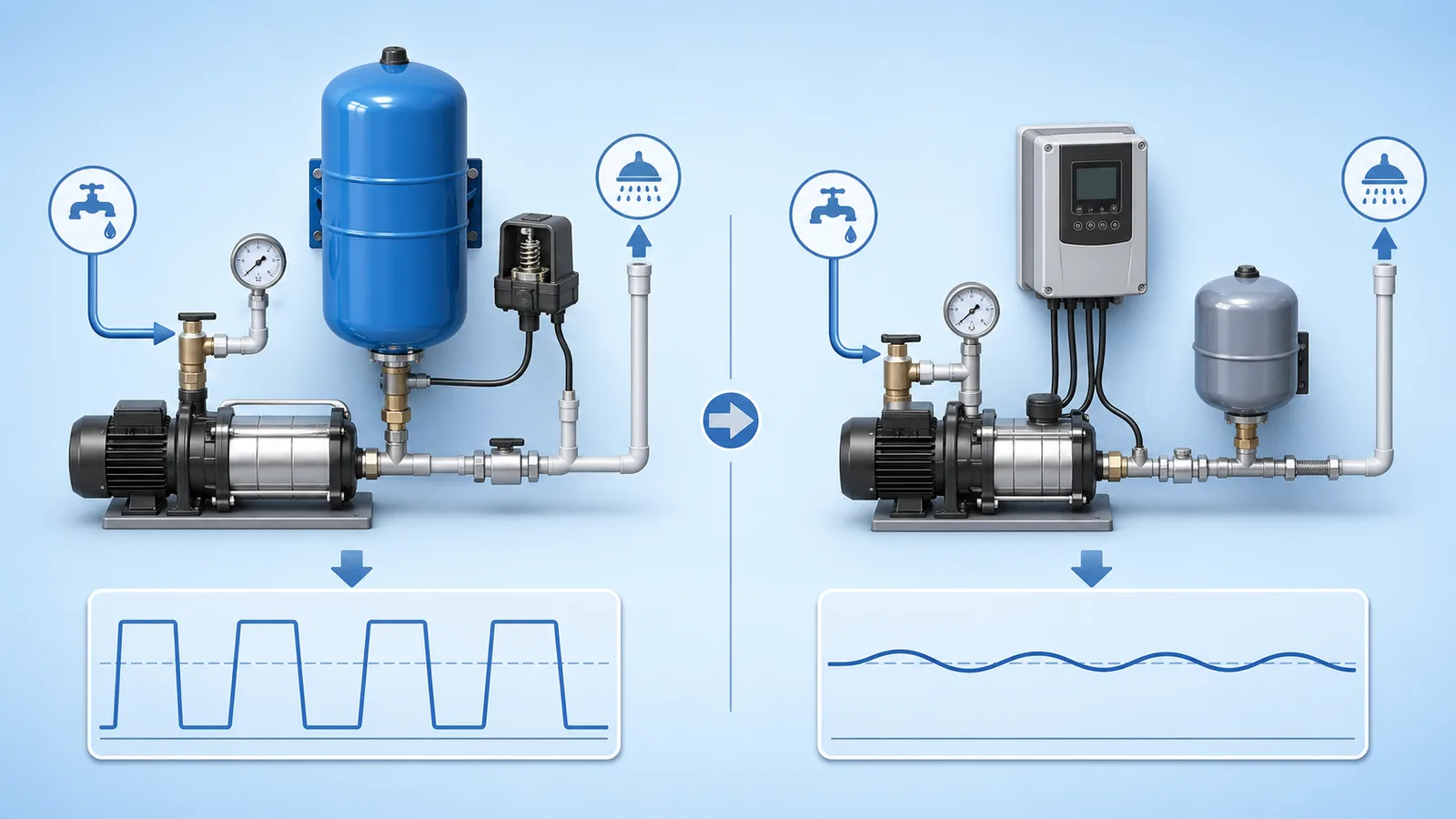

Un hidrofor cu inverter nu pornește și oprește pompa la praguri fixe, ci îi schimbă turația astfel încât presiunea la robinet să rămână aproape constantă. Diferența se simte la duș, când altcineva deschide un robinet în casă, și se aude, pentru că pompa nu mai pornește brusc la turație maximă. Economia de energie, prezentată adesea ca principalul argument, este în realitate cea mai slabă dintre justificări.

Articolul explică ce se schimbă tehnic față de hidroforul clasic cu presostat, ce limită fizică îi reduce economia, în ce situații inverterul merită și în care nu, și ce verifici la cumpărare.

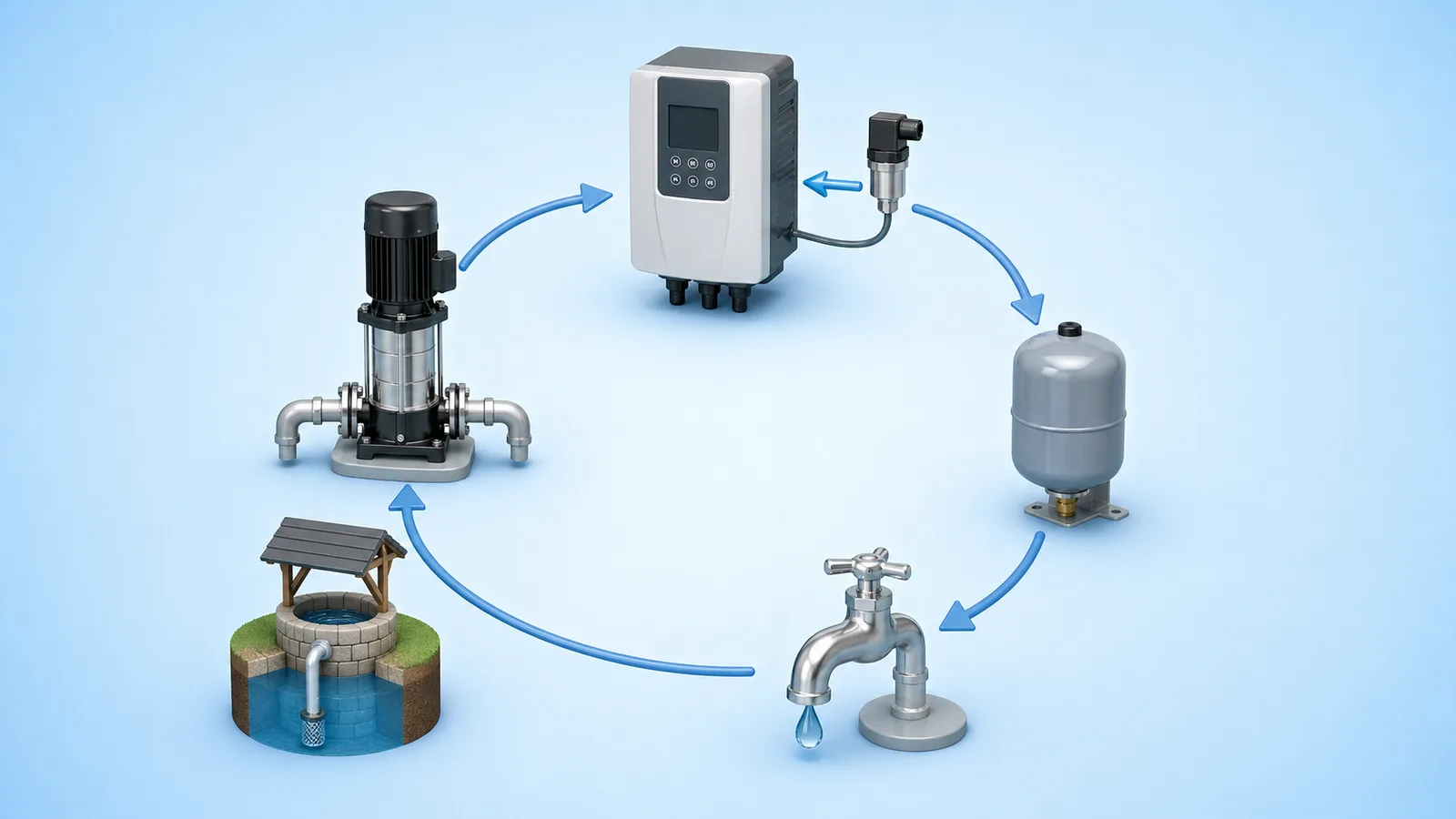

Ce face inverterul, componentă cu componentă

Un sistem cu variator de turație are aceleași piese hidraulice ca un hidrofor clasic, dar altă logică de comandă.

1. Pompa — de obicei o pompă multietajată de suprafață sau o pompă submersibilă, cu motor acceptat de producător pentru funcționare cu turație variabilă.
2. Convertizorul (VFD) — transformă alimentarea de la rețea într-o tensiune cu frecvență reglabilă. Pornește motorul pe o rampă de accelerare, îl menține la turația necesară și îl oprește tot pe rampă.
3. Traductorul de presiune — înlocuiește presostatul mecanic și trimite continuu valoarea măsurată.
4. Vasul de expansiune mic — preia consumurile infime și stabilizează reglajul; dimensiunea e dată de manualul sistemului. Rolul vasului la un hidrofor clasic este explicat în articolul despre vasul de expansiune pentru hidrofor.
5. Detecția debitului zero — prin senzor de debit sau printr-un test periodic în care convertizorul scade ușor turația și urmărește dacă presiunea se menține. Dacă nu mai curge apă, oprește pompa.

De ce turația nu poate coborî oricât

Aici se ascunde explicația pentru economia modestă. Înălțimea de pompare pe care o poate da o pompă centrifugală variază cu pătratul turației. Ca să mențină presiunea setată, pompa trebuie să poată produce acea presiune chiar și la debit aproape zero.

Exemplu calculat. O pompă dă 45 m la debit zero la 50 Hz. Presiunea setată este de 3 bar, adică aproximativ 30 m la ieșirea din pompă (neglijăm aspirația, pentru simplitate). Turația minimă la care pompa mai atinge 30 m la debit zero este √(30/45) = 0,82 din turația nominală, adică circa 41 Hz. Sub această frecvență, oricât de mic ar fi consumul, presiunea nu se mai menține.

Deci la un singur robinet deschis pompa nu merge „la o treime din turație”, cum se afirmă uneori, ci la peste 80%. Puterea la debit zero scade aproximativ cu cubul turației, adică la circa 54% din valoarea de la 50 Hz, însă aceasta este situația cea mai favorabilă. Cu cât presiunea setată se apropie de presiunea maximă a pompei, cu atât intervalul de reglaj și economia se micșorează. Dacă aceeași pompă ar lucra la 2 bar setați, turația minimă ar coborî la circa 67%, iar economia potențială ar crește.

Economia unui inverter se obține din presiunea setată mai mică decât presiunea maximă a pompei. O pompă aleasă la limită, cu setarea aproape de vârful curbei, se comportă aproape ca una fără inverter.

Pe lângă asta, un hidrofor casnic stă oprit cea mai mare parte a zilei, iar convertizorul are propriile pierderi și un consum mic în așteptare. Rezultatul practic: pe o casă obișnuită, diferența de energie nu recuperează singură diferența de preț. Nu dăm aici kilowați-oră pe an și nici sume, pentru că ele depind de profilul de consum al fiecărei case și de tariful la curent, iar o cifră generică ar fi o estimare prezentată ca fapt.

Hidrofor cu inverter vs hidrofor clasic, pe criterii

Tabelul nu conține prețuri și nici durate de viață în ani, pentru că prețurile se schimbă de la un sezon la altul, iar durata depinde de montaj, calitatea apei și numărul de porniri. Ordinea relativă a costului rămâne însă aceeași: la același debit și aceeași presiune, sistemul cu inverter costă mai mult.

Situațiile în care inverterul merită

• Casa are mai multe băi folosite în același timp. La hidroforul clasic, presiunea coboară spre pragul de pornire exact când cererea e mare. Inverterul accelerează pompa și menține presiunea, deci dușul de la etaj nu se schimbă când se deschide robinetul din bucătărie. Pentru dimensionarea pe mai multe niveluri, vezi și hidroforul pentru casă cu două etaje.
• Pompa este submersibilă, într-un foraj adânc. Fiecare pornire directă solicită motorul și coloana, iar accesul la pompă e dificil. Rampa de pornire și numărul mai mic de porniri contează mai mult aici decât la o pompă de suprafață. Detalii în articolul despre pompe pentru foraje adânci. Producătorii de motoare submersibile impun de regulă o frecvență minimă de funcționare, pentru răcire și lagăre, iar valoarea se setează din manual.
• Consumul are vârfuri mari și durate lungi. Irigarea din aceeași sursă, peste consumul casnic, face ca pompa clasică să lucreze mult la presiune variabilă. Inverterul ține presiunea stabilă pe tot intervalul.
• Pompa stă lângă spații locuite. Pornirile bruște și loviturile de berbec la oprire sunt cele care deranjează; rampele le elimină aproape complet.
• Presiunea constantă este o cerință a unui echipament. Unele centrale murale, baterii termostatate sau sisteme de filtrare funcționează mai bine la presiune stabilă.

Când hidroforul clasic rămâne alegerea corectă

Un hidrofor clasic bine dimensionat rezolvă corect majoritatea caselor mici. Situațiile tipice:

• Casă de vacanță sau consum ocazional. Câteva porniri pe zi nu produc uzura care să justifice o componentă electronică în plus.
• Buget limitat. Diferența de cost dă rezultate mai bune investită într-un vas de expansiune mai mare și un presostat reglat corect; cu un volum util mai mare, pompa pornește mai rar. Volumul se poate estima cu calculatorul de vas de expansiune.
• Service greu accesibil. Un presostat mecanic se înlocuiește cu o piesă standard; un convertizor defect cere, de obicei, piesa exactă a sistemului.
• Rețea electrică instabilă sau zonă expusă la trăsnete. Electronica de putere suportă prost supratensiunile. Fără protecție la supratensiuni în tablou, riscul de defect crește.
• Apă cu nisip. Inverterul nu protejează pompa de abraziune; sursa se rezolvă întâi, iar tipul de pompă se alege după apă, nu după comandă.

Ce verifici la cumpărare

Sumele și modelele concrete nu apar aici pentru că se schimbă de la un sezon la altul. Criteriile de mai jos se pot verifica pe fișa tehnică a oricărui sistem:

1. Curba pompei la 50 Hz. Presiunea maximă la debit zero trebuie să fie vizibil peste presiunea pe care vrei s-o setezi; altfel inverterul nu are interval de reglaj.
2. Alimentarea și tipul motorului. Alimentarea monofazată la intrare nu înseamnă neapărat motor monofazat; există sisteme alimentate la 230 V care comandă un motor trifazat, iar fișa spune care e cazul. Pentru o pompă existentă, compatibilitatea cu turație variabilă trebuie confirmată în scris în documentație.
3. Protecția la mers în gol. Sistemul trebuie să oprească pompa când lipsește apa, prin senzor sau prin analiza puterii absorbite, și să repornească după o pauză configurabilă.
4. Gradul de protecție și răcirea. Convertizorul se încălzește; locul de montaj trebuie să fie ventilat, ferit de condens și de stropire.
5. Setările accesibile. Presiunea setată, diferența de repornire și frecvența minimă trebuie să poată fi modificate fără software special.
6. Protecția electrică din tablou. Siguranță dimensionată după manual, protecție diferențială compatibilă cu convertizoarele și protecție la supratensiuni.

Un inverter nu corectează o pompă aleasă greșit. La debitul maxim pe care îl cere casa, pompa lucrează la 50 Hz, deci punctul de lucru, adică debitul de vârf și înălțimea totală, trebuie să se afle pe curba nominală, ca la orice hidrofor. Inverterul câștigă doar sub acest punct, când consumul e mai mic. Iar aerul din vasul mic se reglează la valoarea indicată în manual, raportată la presiunea setată, și se verifică periodic la fel ca la un hidrofor clasic, cu instalația depresurizată.

Greșeli frecvente la montaj și reglaj

Setarea presiunii prea aproape de maximul pompei

Pompa lucrează aproape tot timpul la turație mare, iar avantajele dispar. Presiunea setată se alege după necesarul real al casei, nu după valoarea implicită din fabrică.

Folosirea unui convertizor extern pe un motor monofazat cu condensator

Variația frecvenței modifică funcționarea condensatorului de pornire și permanent; fără confirmare explicită de compatibilitate, rezultatul este încălzirea motorului sau defectarea lui. Diferențele dintre motoarele monofazate sunt explicate în articolul despre pompe submersibile monofazate.

Eliminarea completă a vasului

Fără un volum mic de apă sub presiune, orice consum minim face sistemul să pornească, iar reglajul poate oscila.

Diferența de repornire lăsată la zero

Sistemele au de regulă o valoare cu care presiunea trebuie să scadă sub cea setată ca pompa să repornească. Principiul e același ca la presostat; valorile de pornire și oprire pentru un hidrofor clasic sunt tratate în articolul despre reglarea presostatului la hidrofor.

Frecvența minimă nesetată la pompe submersibile

Motorul submersibil se răcește prin apa care curge pe lângă el; sub viteza minimă indicată de producător, răcirea și ungerea lagărelor devin insuficiente.

Cum decizi

Dacă răspunzi „da” la cel puțin trei dintre întrebările de mai jos, un hidrofor cu inverter are sens:

• Folosiți simultan două sau mai multe băi?
• Presiunea variabilă la duș este o problemă reală, nu doar teoretică?
• Pompa este submersibilă, într-un foraj greu accesibil?
• Pompa stă lângă un dormitor sau o cameră de zi?
• Presiunea maximă a pompei este clar peste presiunea pe care vrei s-o setezi?
• Instalația electrică are protecție la supratensiuni?

Dacă majoritatea răspunsurilor sunt „nu”, un hidrofor clasic cu vas corect dimensionat și presostat reglat pe instalația concretă este soluția mai simplă și mai ieftină.
