Pompă multietajată: de unde vine presiunea și cât consumă de fapt

11 min citire · 2109 cuvinte · Scris de Stefan

Pompă multietajată: de ce un singur rotor nu ajunge la presiune mare, ce se adună pe etaje, consumul real, NPSH, turația variabilă și materialele.

O pompă multietajată ridică apa prin mai multe rotoare legate în serie, și de aici vine presiunea ei mare. Întrebarea de la care merită pornit nu e „câte etaje îmi trebuie”, ci una mai simplă: de ce există etaje, de vreme ce o pompă cu un singur rotor pare mai ieftină și mai simplă?

Răspunsul ține de fizica rotorului, nu de o alegere comercială. Iar odată înțeles, aproape toate deciziile despre o multietajată (câte trepte, la ce turație, cu sau fără variator) devin evidente.

De ce, la debit mic, un singur rotor nu ajunge eficient la înălțime mare

Înălțimea pe care o generează un rotor centrifugal depinde de viteza lui periferică, adică de cât de repede se mișcă marginea exterioară a paletelor. Iar viteza periferică depinde de doar două lucruri: diametrul rotorului și turația.

Turația nu e negociabilă. La un motor asincron cu doi poli alimentat de la rețeaua de 50 Hz, ajungi în jur de 2.900 de rotații pe minut, și atât. Rămâne diametrul. Tabelul dă valori orientative la 2.900 rot/min, cu un coeficient de înălțime tipic pentru rotoarele de serie; modelele concrete diferă după forma paletelor.

Diametru rotor	Viteză periferică	Înălțime realistă pe etaj
100 mm	15,2 m/s	≈ 12 m
120 mm	18,2 m/s	≈ 17 m
140 mm	21,3 m/s	≈ 23 m
160 mm	24,3 m/s	≈ 30 m

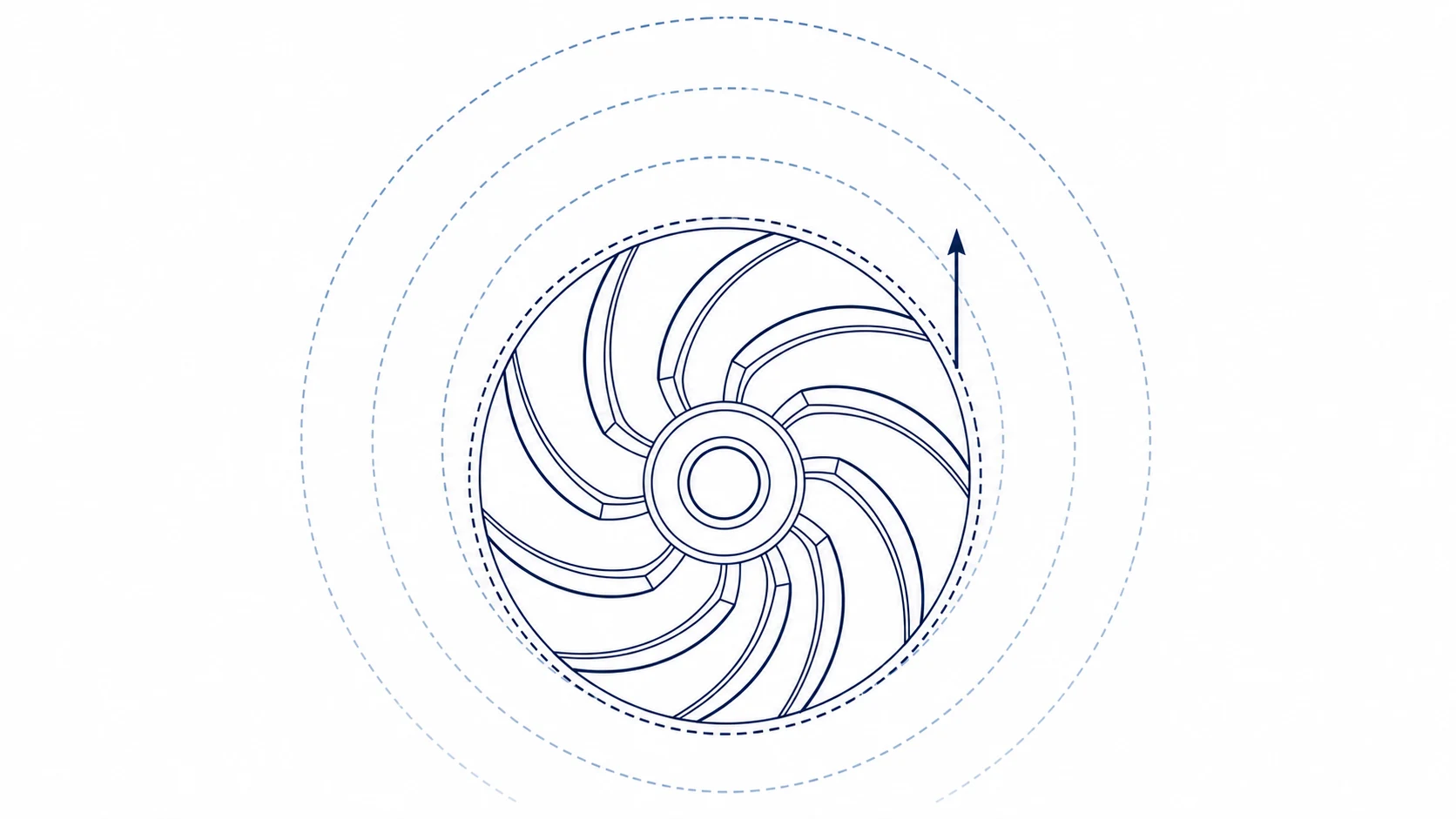

Rotor centrifugal văzut frontal, cu palete curbate și marcajul diametrului exterior Viteza periferică se măsoară la vârful paletei. Cu turația fixată de rețea, singurul mod de a o crește e mărirea diametrului.

Diametrul nu e însă o limită în sine: pompele monoetajate construite pentru debite mari, cu rotoare mari, dau zeci de metri. Problema apare la debit mic. Ca să treacă doar câțiva metri cubi pe oră printr-un rotor mare, canalele de la ieșire trebuie să fie foarte înguste, iar frecarea discului, scăpările prin jocuri și turbulența consumă o parte mare din putere. De aceea, la debitele unei case sau ale unei clădiri, un singur rotor cu randament bun livrează în mod obișnuit câteva zeci de metri cel mult, iar etajele de multietajată sunt proiectate mai mici, cu o înălțime modestă fiecare.

Ca să ajungi la 60, 80 sau 120 de metri la un astfel de debit, soluția eficientă nu e un rotor mai mare, ci repetarea: apa iese din primul rotor, intră în al doilea, care o mai ridică o dată, și tot așa.

Ce se adună și ce nu

Într-o pompă multietajată, etajele sunt legate în serie. Toată apa trece prin fiecare rotor, pe rând. Consecința e simplă și des înțeleasă greșit:

Înălțimile se adună. Șase etaje × 12 m ≈ 72 m.
Debitul nu se adună. Rămâne cel al unui singur rotor.

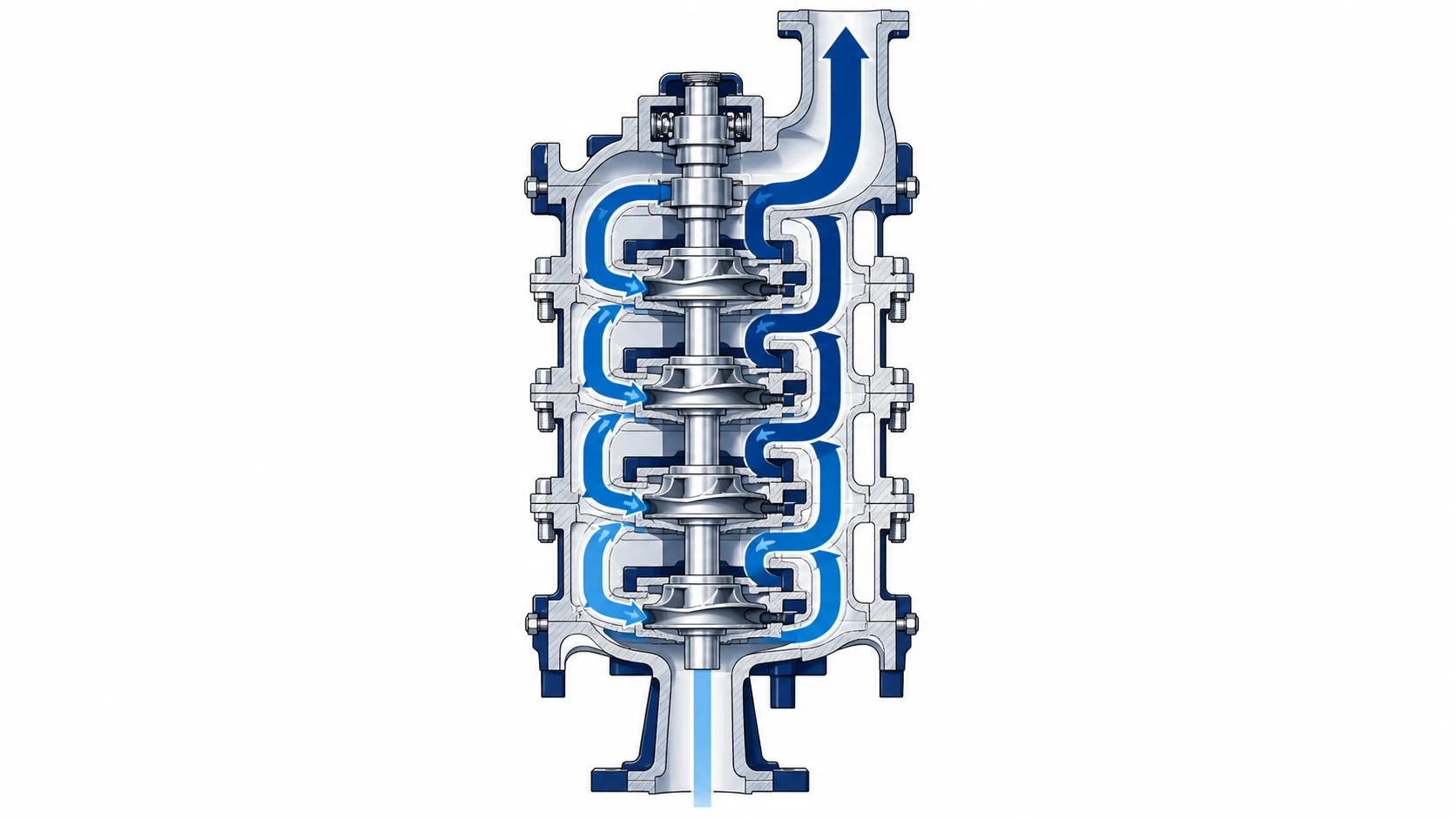

Secțiune verticală printr-o pompă multietajată cu patru rotoare montate în serie pe același ax Patru etaje pe același ax. Apa intră jos, trece prin fiecare rotor pe rând și iese sus. Culoarea tot mai intensă a traseului marchează presiunea care se adună de la o treaptă la alta.

Dacă ai nevoie de mai mult debit, nu adaugi trepte: schimbi mărimea pompei sau legi două pompe în paralel. Multietajarea rezolvă exclusiv problema presiunii.

De aici vine și forma tipică a curbei Q–H la o multietajată: relativ abruptă. O variație mică de debit produce o variație mare de presiune, ceea ce e un avantaj în instalațiile unde vrei presiune stabilă și un dezavantaj acolo unde debitul fluctuează mult.

„Presiune mare, consum redus”: jumătate de adevăr

Formula asta apare în aproape toate materialele comerciale despre multietajate. Merită demontată, pentru că duce la așteptări greșite.

Puterea consumată de orice pompă centrifugală depinde de trei lucruri: debitul, înălțimea manometrică și randamentul. Numărul de trepte nu apare în ecuație. Pentru aceeași sarcină, o multietajată nu consumă mai puțin pentru că are mai multe etaje.

Ce se întâmplă în realitate e altceva, și e important. O monoetajată împinsă să livreze 45 de metri lucrează la capătul curbei, departe de punctul ei de randament optim, unde eficiența poate coborî spre 40–45%. O multietajată proiectată pentru acea sarcină funcționează în mijlocul curbei, la 65–70%.

Diferența, calculată pentru o sarcină de 3 m³/h la 45 m:

	Randament 45%	Randament 70%
Putere hidraulică	0,368 kW	0,368 kW
Putere absorbită	0,818 kW	0,526 kW
La 3 h/zi, pe an	≈ 895 kWh	≈ 575 kWh

Formularea corectă nu e „multietajata consumă mai puțin”, ci „o pompă care lucrează în zona ei de randament consumă mai puțin”. La înălțimi mari și debite mici, singura care poate face asta e o multietajată. Concluzia practică e aceeași, dar motivul contează atunci când compari două oferte.

Din tabel rămân circa 320 kWh pe an; valoarea în bani depinde de tariful tău, care se schimbă prea des ca să merite trecut aici. Economia e reală, dar vine din faptul că pompa lucrează unde trebuie, nu din numărul de trepte.

Mai multe etaje sau turație mai mare?

	Multe etaje, turație mică	Puține etaje, turație mare
Gabarit	pompă lungă	compactă
Preț de achiziție	mai mare	mai mic
NPSH cerut	mic — aspiră mai ușor	mare — pretențioasă la aspirație
Zgomot	redus	perceptibil
Uzura pe unitate de timp	lentă	accelerată
Potrivită pentru	funcționare îndelungată, aspirație dificilă	utilizare intermitentă, spațiu strâmt

Producătorii pot obține aceeași înălțime în cele două feluri din tabel: multe trepte la turație normală, sau puține trepte la turație ridicată. Ofertele arată similar pe hârtie și diferă mult în exploatare.

Alegerea depinde de două lucruri concrete: câte ore pe zi merge pompa și cât de dificilă e aspirația. Pentru o stație de presurizare care pornește de zeci de ori pe zi, ani la rând, varianta cu mai multe trepte se plătește singură. Pentru o utilizare ocazională, într-o cameră tehnică mică, cea compactă e alegerea rațională.

NPSH: primul etaj decide pentru toată pompa

Într-o multietajată, condițiile de aspirație sunt determinate exclusiv de primul rotor. Celelalte primesc apă deja sub presiune și nu au probleme. Dacă primul etaj cavitează, toată pompa suferă, iar deteriorarea se vede acolo, pe primul rotor.

Practic asta înseamnă că NPSH-ul disponibil se calculează ca la orice pompă, dar se compară cu NPSH-ul cerut de primul etaj, luat din fișa tehnică la debitul de lucru, nu la debitul nominal.

Ce mărește NPSH-ul disponibil, în ordinea eficacității:

Coborârea pompei mai aproape de nivelul lichidului. E cea mai puternică măsură și de multe ori singura care contează.
Scurtarea și îngroșarea conductei de aspirație, cu cât mai puține coturi.
Eliminarea sorbului colmatat sau a filtrului subdimensionat de pe aspirație.
Temperatura lichidului — apa caldă are presiune de vaporizare mai mare și reduce marja disponibilă.

Semnul că ai greșit e inconfundabil: zgomot de pietriș în pompă, debit instabil și, în timp, rotorul primului etaj erodat.

Turația variabilă și de ce economia e mai mare decât pare

Un variator de frecvență nu e doar un mod de a menține presiunea constantă. Efectul lui asupra consumului e disproporționat, din cauza legilor de similitudine: debitul variază proporțional cu turația, înălțimea cu pătratul, iar puterea cu cubul.

Turație	Debit	Înălțime	Putere
90%	90%	81%	73%
80%	80%	64%	51%
70%	70%	49%	34%

Unde e economia: o pompă care merge la 80% din turație livrează 80% din debit consumând jumătate din putere. Aici e câștigul real, nu în electronica de stabilizare a presiunii.
Condiția care se uită des: variatorul aduce beneficii doar dacă instalația chiar funcționează la sarcină parțială o bună parte din timp. Într-o aplicație cu cerere constantă, plătești electronica și nu recuperezi nimic din ea.
Limita instalațiilor cu înălțime statică mare: proporțiile din tabel presupun că toată înălțimea e pierdere prin frecare. Când o parte mare e diferență de nivel sau presiune cerută la robinet, turația nu poate coborî mult fără ca debitul să cadă brusc.

Când o pompă nu ajunge: legarea în paralel

Dacă etajele legate în serie adună înălțimea, întrebarea firească e ce faci când îți lipsește debitul. Răspunsul e simetric: pompe legate în paralel.

Cum se împart rolurile

Două pompe identice montate în paralel, care refulează în același colector, dublează în teorie debitul la aceeași înălțime. În practică nu iese exact dublu, pentru că pierderile din conducta comună cresc cu pătratul debitului, iar punctul de lucru al grupului urcă pe curba instalației. Cu cât colectorul și conducta sunt mai generoase, cu atât câștigul se apropie de dublu; cât iese exact, se află suprapunând curba celor două pompe peste curba instalației.

Avantajul care contează cu adevărat nu e însă debitul, ci comportamentul la sarcină parțială. Un grup de două pompe poate porni doar una când cererea e mică, iar acea pompă lucrează aproape de punctul ei de randament optim. O singură pompă mare, în aceeași situație, ar funcționa forțat la capătul din stânga al curbei, cu randament slab și cu porniri dese.

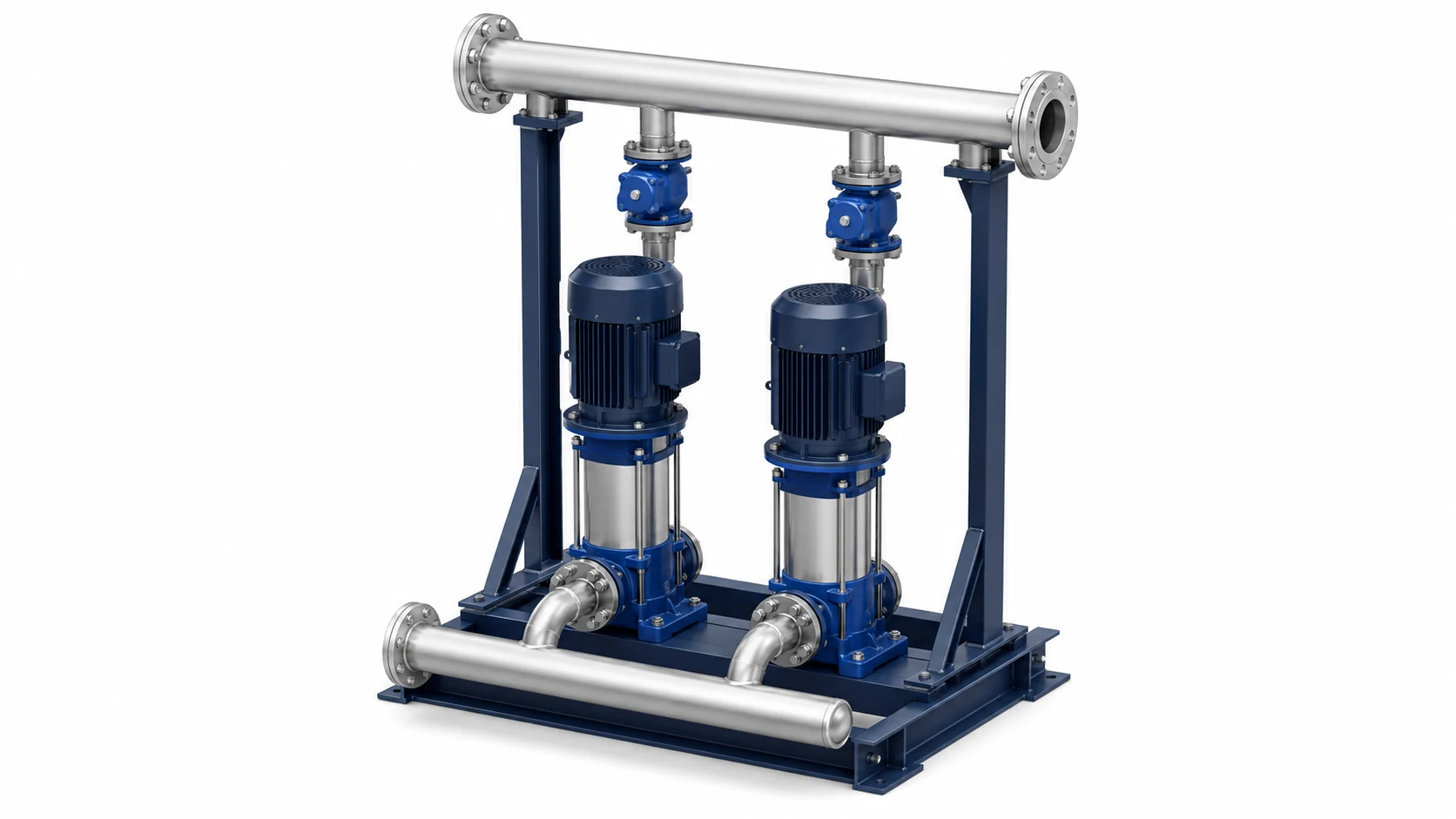

Grup de presurizare cu două pompe multietajate verticale montate în paralel pe colector comun Montaj în paralel, cu colector de aspirație și de refulare comune. Fiecare pompă are clapeta ei de sens pe ramura proprie. Fără ea, pompa oprită devine cale de întoarcere.

Ce trebuie prevăzut

Fiecare pompă are nevoie de clapetă de sens proprie pe refulare. Fără ea, pompa oprită devine o cale de întoarcere: apa refulată de pompa activă se scurge înapoi prin ea, iar debitul livrat scade fără o cauză vizibilă.

Automatizarea trebuie să alterneze pompa care pornește prima. Dacă una face toate ciclurile iar cealaltă stă, aceea se uzează dublu, iar rezerva se blochează tocmai pentru că n-a fost niciodată folosită. Alternanța nu e un rafinament: ea transformă a doua pompă într-o rezervă reală.

Pompă multietajată verticală sau orizontală

Multietajatele verticale au rotoarele suprapuse pe un ax vertical, ocupă puțin spațiu la sol și se integrează natural în grupuri de presurizare cu variator. Sunt varianta implicită în camerele tehnice mici.

Cele orizontale se montează ușor pe postament antivibrant, ceea ce ajută acolo unde zgomotul contează, și nu cer spațiu liber deasupra. Accesul la etanșarea mecanică diferă de la model la model la ambele variante; montajul, fundația și etanșarea verticalelor sunt detaliate la pompa verticală.

Orientarea în sine nu schimbă performanța hidraulică; diferențele de randament țin de modelul concret. Alegerea se face pe spațiu, acces la service și montaj, nu pe randament.

Materiale și etanșări

Pentru apă potabilă și pentru apă cu conținut de săruri, carcasa și rotoarele din inox sunt alegerea corectă: 304 pentru apă neutră, 316 acolo unde clorurile sunt ridicate. Fonta rămâne o opțiune solidă și mai ieftină pentru apă curată și neagresivă, în circuite închise.

Etanșarea mecanică e piesa cu cea mai scurtă durată de viață din pompă. Combinațiile din carburi de siliciu rezistă bine la particule fine; elastomerii se aleg după temperatură și după compatibilitatea chimică, nu implicit.

O prefiltrare simplă pe aspirație protejează atât etanșarea, cât și jocurile dintre etaje: la o multietajată, nisipul se plătește de mai multe ori, o dată pentru fiecare treaptă.

Înainte să cumperi

Debitul simultan real și înălțimea manometrică totală, cu pierderi și cu presiunea cerută la cel mai defavorizat consumator. Le poți estima cu calculatorul de necesar de apă și calculatorul Q–H.
Punctul de lucru să cadă în treimea din mijloc a curbei, nu la capăt.
NPSH disponibil mai mare decât cel cerut de primul etaj, la debitul real.
Numărul de trepte și turația, alese după orele de funcționare și după aspirație.
Variator doar dacă sarcina chiar variază.
Materiale potrivite apei, verificate pe o analiză, nu presupuse.

Greșeli frecvente

Compararea ofertelor doar după kW și după înălțimea maximă. Ce contează e randamentul în punctul tău de lucru.
Supradimensionarea „pentru siguranță”. O pompă prea mare lucrează la capătul din stânga al curbei, cu randament prost și cu porniri dese.
Ignorarea NPSH-ului, urmată de mirare când primul rotor e mâncat după un an.
Adăugarea de trepte în speranța unui debit mai mare. Nu funcționează așa.
Variator montat pe o instalație cu cerere constantă, ca soluție universală de economie.
