Transvazare corectă — tipuri de pompe potrivite și limite practice

O transvazare de motorină dintr-un IBC într-un rezervor, într-o dimineață de ianuarie, se poate opri din motive care n-au nimic de-a face cu pompa în sine. Centrifugala care mutase apă fără probleme toată vara începe să aspire aer și să piardă debit, deși nimic din instalație nu s-a schimbat. S-a schimbat lichidul: motorina rece e de câteva ori mai vâscoasă decât aceeași motorină vara.

Asta e regula de bază a transvazării, și e singura care contează cu adevărat: pompa se alege după fluid, nu după catalog. Restul deciziilor decurg din ea.

Două familii de pompe, nu zece tipuri

Listele cu „centrifugale, cu membrană, peristaltice, cu lobi, cu șurub” sunt corecte, dar inutile pentru cine trebuie să decidă. Toate se împart în două familii, după cum mută lichidul — iar familia dictează aproape tot comportamentul.

Centrifugale: transmit energie cinetică

Un rotor accelerează lichidul, iar carcasa transformă viteza în presiune. Pompa nu „prinde” nimic — accelerează un curent și îl lasă să iasă.

De aici vin toate consecințele. Debitul depinde de contrapresiune: cu cât împingi mai sus, cu atât livrezi mai puțin, după curba Q–H. Pompa poate funcționa scurt cu robinetul închis, pentru că la debit zero atinge o presiune maximă și se oprește acolo — apa doar se învârte și se încălzește.

Volumetrice: capturează un volum

Membrană, lobi, peristaltice, cu șurub. Toate fac același lucru: izolează o cantitate de lichid și o împing mai departe, mecanic. Câte cicluri pe minut, atâta debit — aproape indiferent de contrapresiune.

Consecința e că lichidul gros nu le încurcă. Dimpotrivă: un fluid vâscos etanșează mai bine spațiile dintre piesele în mișcare, iar randamentul volumetric crește.

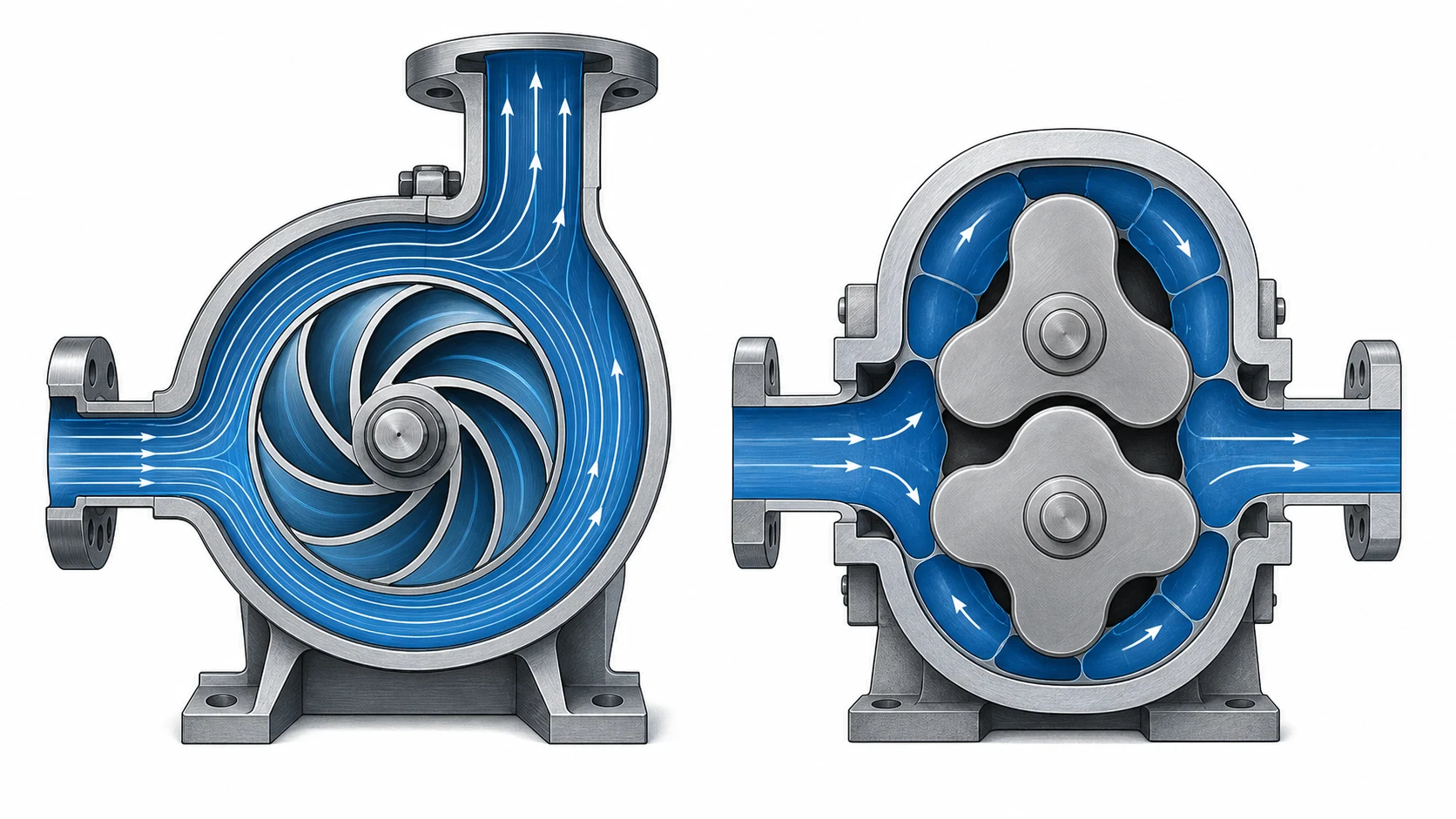

Două principii diferite. La stânga, rotorul centrifugal accelerează un curent continuu. La dreapta, lobii captează porții separate de lichid și le transportă mecanic spre refulare — de aici vine indiferența la vâscozitate.

Vâscozitatea: unde se rupe centrifugala

Vâscozitatea cinematică se măsoară în centistokes (cSt) și e singurul număr care decide familia de pompe. Cifrele de mai jos sunt orientative, la temperatura camerei dacă nu se specifică altfel.

Peste circa 100 cSt, o centrifugală începe să piardă vizibil din debit și din înălțimea manometrică, iar producătorii publică diagrame de corecție pentru asta. Peste 300–500 cSt devine nepractică: consumă mult, livrează puțin și se încălzește.

Detaliul care prinde pe nepregătite este că vâscozitatea nu e o constantă a lichidului, ci a lichidului la temperatura din acel moment. O instalație dimensionată în iulie poate fi subdimensionată în ianuarie, fără ca nimic din ea să se fi schimbat.

Regula de siguranță pe care o ignoră toată lumea

Diferența dintre cele două familii nu e doar de performanță. E și de siguranță, și aici se produc accidentele.

O pompă volumetrică nu are noțiunea de „presiune maximă”. Ea împinge același volum la fiecare ciclu, indiferent ce găsește în față. Dacă robinetul de pe refulare e închis, sau dacă furtunul se blochează, presiunea urcă până când cedează componenta cea mai slabă — un furtun, o garnitură, un racord.

Orice montaj cu pompă volumetrică are nevoie de o supapă de siguranță pe refulare, calibrată sub presiunea maximă admisă de cel mai slab element din traseu. Nu e un accesoriu opțional; e piesa care decide dacă o eroare de operare rămâne o oprire sau devine o stropire cu lichid sub presiune.

La o centrifugală, aceeași greșeală înseamnă o pompă care se învârte în gol și se încălzește. Neplăcut, dar recuperabil dacă o oprești în câteva minute.

Furtunul: calculul, cu cifre

Furtunul subdimensionat e cea mai frecventă eroare de montaj la transvazare, pentru că e piesa la care se face economie. Calculul e simplu și merită făcut de fiecare dată.

Pornești de la debit și de la viteza pe care o accepți. Intervalul practic pentru transvazare este 0,6–2,0 m/s: sub 0,6 particulele se depun, peste 2,0 pierderile prin frecare cresc rapid și apare riscul de lovitură de berbec la închiderea bruscă.

Pentru 100 l/min la 1,5 m/s:

1. Transformi debitul în unități SI: 100 l/min ÷ 60.000 = 0,00167 m³/s
2. Împarți la viteză: 0,00167 ÷ 1,5 = 0,00111 m², adică 11,1 cm²
3. Din arie scoți diametrul: √(4 × 0,00111 ÷ π) = 0,0376 m = 37,6 mm

Deci ai nevoie de un furtun cu diametrul interior de circa 38 mm. Un furtun de 32 mm te duce la 2,1 m/s, adică deja peste limita superioară. Unul de 16 mm ar însemna 8,3 m/s — de peste patru ori peste interval, cu pierderi enorme și cu pompa care lucrează degeaba.

Pentru un traseu concret, cu coturi și lungime reală, folosește calculatorul de diametru și calculatorul de înălțime manometrică.

De ce se oprește aspirația la șapte metri

Aici e cea mai persistentă neînțelegere din transvazare: pompa nu trage lichidul. Ea creează o depresiune, iar presiunea atmosferică împinge lichidul în sus, în golul creat.

La nivelul mării, atmosfera poate susține teoretic o coloană de apă de 10,33 metri. Din ea se scad, în ordine:

• pierderile prin frecare pe furtunul de aspirație și pe sorb;
• marja de NPSH cerută de pompă, adică rezerva de care are nevoie ca lichidul să nu fiarbă la intrarea în rotor;
• presiunea de vaporizare a lichidului, care crește puternic cu temperatura.

Rămân în practică 6–7 metri la apă rece, și considerabil mai puțin la apă caldă sau la lichide volatile. Când depășești pragul, lichidul fierbe local la intrarea în rotor, bulele se prăbușesc pe palete și apare cavitația: zgomot de pietriș în pompă, vibrații, debit instabil și material erodat de pe rotor.

Soluția nu e o pompă mai puternică — presiunea atmosferică rămâne aceeași indiferent ce motor pui. Soluția e să cobori pompa mai aproape de lichid, iar dacă nu se poate, să treci la o pompă submersibilă, care împinge de jos în loc să tragă de sus.

Merită reținut și că pragul coboară cu altitudinea: la 1.000 de metri, presiunea atmosferică scade cu circa 12%, iar odată cu ea și înălțimea maximă de aspirație. Pe un șantier de munte, o instalație care mergea impecabil în câmpie poate refuza să amorseze.

Lichide inflamabile: ce se schimbă complet

La benzină, solvenți și orice degajă vapori inflamabili, regulile de mai sus rămân valabile, dar se adaugă unele care nu se negociază.

Curgerea unui lichid printr-un furtun generează sarcină electrostatică. Într-o atmosferă cu vapori, o scânteie de descărcare e suficientă. De aceea recipientele se leagă electric între ele și la pământ înainte de a începe transferul, se folosesc furtunuri conductive și se lucrează cu echipamente certificate pentru mediu potențial exploziv.

Materialele contează la fel de mult: elastomerii care rezistă la apă se umflă sau se dizolvă în hidrocarburi. Compatibilitatea carcasei, a etanșărilor și a garniturilor se verifică în fișa tehnică a pompei, nu se presupune.

Dacă nu ai echipament certificat pentru lichidul respectiv, transvazarea nu e o operațiune de improvizat.

Aceeași pompă, alt lichid: problema reziduului

Puțini se gândesc la asta când cumpără, dar apare la a doua utilizare: o pompă care a transvazat motorină păstrează în carcasă, în furtun și în etanșări câteva sute de mililitri de lichid. Următorul transfer începe cu ele.

Pentru apă de grădină după apă de grădină, nu contează. Pentru orice altceva, contează în trei feluri.

Contaminarea produsului. Câteva sute de mililitri de motorină într-un rezervor de apă potabilă compromit tot volumul. Într-un transfer alimentar sau de produse chimice, un reziduu incompatibil poate declanșa o reacție sau poate scoate lotul din specificație.

Degradarea pompei. Un elastomer compatibil cu apa, lăsat săptămâni întregi în contact cu hidrocarburi reziduale, se umflă și își pierde etanșarea. Pompa nu cedează la transferul de motorină, ci trei luni mai târziu, la unul de apă.

Amestecurile periculoase. Reziduurile de solvent peste un produs cu care reacționează sunt un risc real, nu teoretic. Aici regula e simplă: pompe dedicate pe fluid, nu una universală.

Din punctul ăsta de vedere, pompele peristaltice au un avantaj pe care nu-l are nicio altă construcție: lichidul atinge doar interiorul furtunului. Schimbi furtunul și pompa e curată — nu ai de spălat carcasă, rotor sau etanșări. E motivul pentru care sunt preferate în laboratoare și în industria alimentară, deși costă mai mult și dau debite modeste.

Dacă folosești totuși aceeași pompă pentru fluide diferite, spălarea se face cu un lichid compatibil cu ambele, iar volumul de spălare trebuie să depășească de câteva ori volumul rămas în circuit — o singură trecere nu curăță nimic.

Verificarea, înainte să cumperi

• Ce lichid, la ce temperatură minimă din exploatare — nu la cea din ziua în care alegi pompa.
• Vâscozitatea la acea temperatură, nu cea din tabel la 20 °C.
• Debitul și înălțimea manometrică reale, cu lungimi, coturi și diferență de nivel.
• Diametrul furtunului, calculat, nu preluat de la racordul pompei.
• Înălțimea de aspirație, sub 6–7 metri la apă și mai puțin la orice altceva.
• Compatibilitatea chimică a carcasei, etanșărilor și elastomerilor.
• Supapa de siguranță, obligatorie la orice pompă volumetrică.
• Certificarea pentru mediu exploziv, dacă lichidul o cere.

Greșeli care se repetă

• Alegerea furtunului după racordul pompei. Racordul e dimensionat pentru compactitatea pompei, nu pentru traseul tău.
• Ignorarea temperaturii. Aceeași instalație poate funcționa impecabil vara și deloc iarna.
• Pompă volumetrică fără supapă de siguranță. Funcționează perfect până la primul robinet închis din greșeală.
• Aspirație prea înaltă, compensată cu o pompă mai mare. Nu se compensează.
• Centrifugală pe lichid gros, pentru că „a mers la apă”.

Pentru transferuri în teren, fără curent, motopompa rezolvă autonomia, dar nu schimbă niciuna dintre limitele de mai sus: rămâne o centrifugală, cu aceleași praguri de vâscozitate și de aspirație.

---
