Prevenire inundații subsol: sistem cu pompă, alarmă și backup

De ce redundanța contează mai mult decât pompa

Prevenirea inundațiilor în subsol nu se rezolvă cu o pompă bună, ci cu un sistem care continuă să funcționeze când ceva cedează. Tiparul unei inundații de subsol e aproape mereu același: pompa era singură, fără alimentare de rezervă la pana de curent care vine în aceeași furtună cu apa, fără alarmă care să anunțe la timp, cu plutitorul blocat de un obiect căzut în cămin. Fiecare dintre aceste lucruri e banal luat separat. Inundația are nevoie doar de unul, în noaptea nepotrivită.

Comparația care contează nu e între prețul a două pompe, ci între costul unei a doua linii de apărare și costul refacerii unui subsol amenajat: pardoseală, pereți, mobilier, echipamente electrice. Pentru un subsol locuit, diferența aproape întotdeauna justifică sistemul cu redundanță.

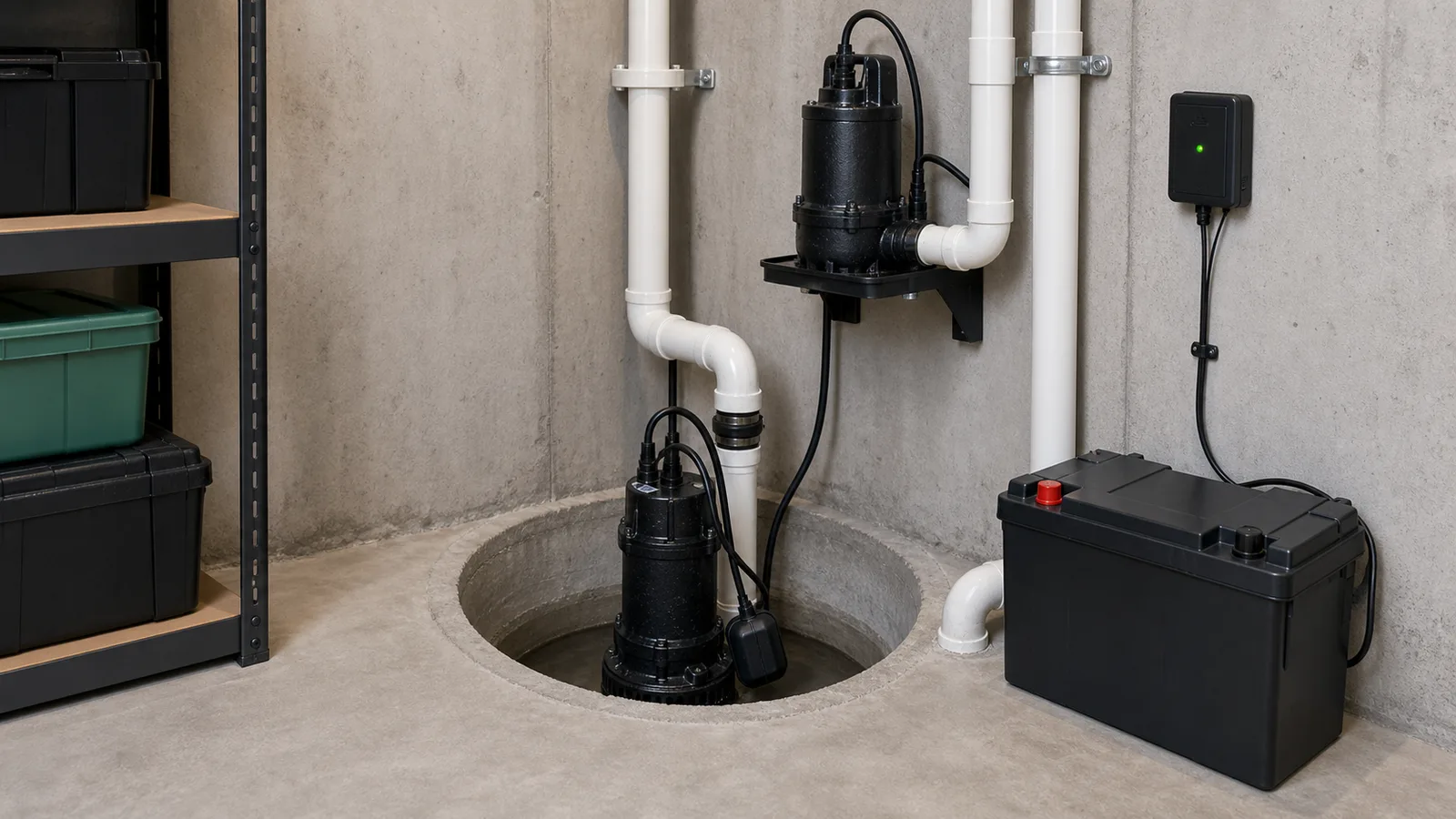

Pe scurt: un sistem de subsol bine gândit are pompă principală cu plutitor, pompă de rezervă pe baterie (sau acționată de presiunea apei din rețea), senzor de nivel separat cu alarmă și notificare la distanță, cămin de colectare dimensionat, clapetă de sens pe refulare și, unde canalizarea poate refula, protecție împotriva returului pe racordul casei.

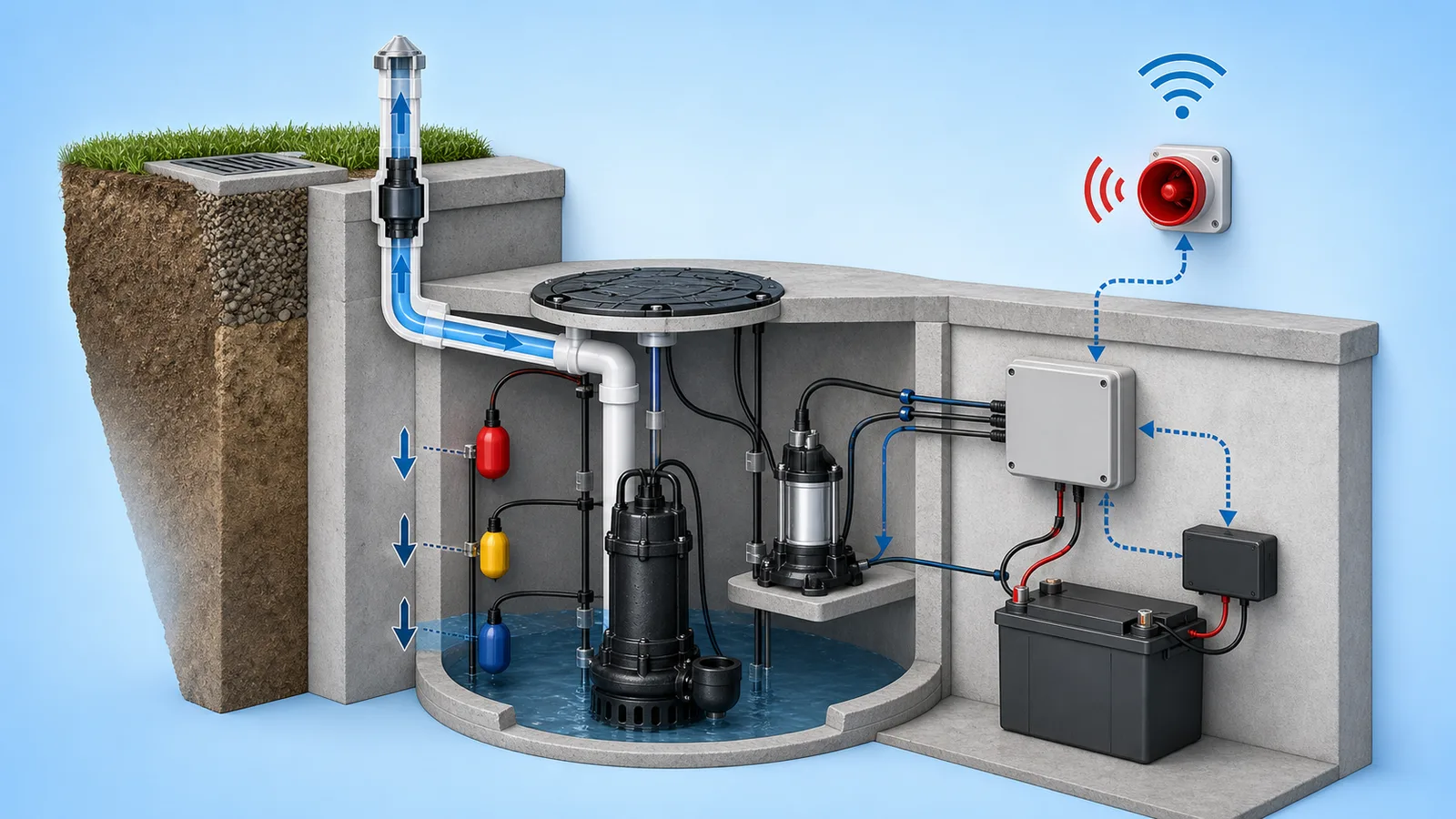

Ce conține un sistem de prevenire a inundațiilor în subsol

1. Căminul de drenaj

Pentru aplicații rezidențiale, un volum de ordinul a 60–100 L e un punct de plecare, dar volumul potrivit depinde de debitul pompei și de câte porniri pe oră acceptă motorul. Detalii despre dimensionare găsești în articolul despre drenajul de subsol. Materialele obișnuite sunt căminele prefabricate din PE-HD și cele din beton.

2. Pompa principală

Specificații orientative pentru o casă:

• Q: 150–300 l/min, la înălțimea totală reală a instalației
• H: suficientă pentru ridicarea până la nivelul de evacuare plus pierderile pe conductă
• Carcasă: tehnopolimer sau fontă cu protecție anticorozivă
• Plutitor cu cursă reglabilă între pornire și oprire, ales după volumul căminului
• Alimentare 230 V monofazat, pe circuit protejat

Procedura de selecție și montaj e descrisă în articolul despre cum instalezi o pompă de drenaj în subsol. Aici accentul e pe redundanță, nu pe pompa în sine.

3. Pompa de rezervă, alegerea critică

Patru variante principale:

A. Pompă de 12 V curent continuu, cu baterie:

• Debit mai mic decât al pompei principale, dar suficient ca să țină nivelul sub control câteva ore
• Alimentată de o baterie de 12 V (acid-plumb AGM sau LiFePO4)
• Pornește automat, printr-un plutitor propriu montat mai sus decât cel al pompei principale, sau printr-un releu care detectează lipsa tensiunii
• Poate fi cumpărată ca pachet sau asamblată din componente: pompă de 12 V, baterie, încărcător cu menținere, plutitor

B. Pompă acționată de presiunea apei din rețea:

• Nu folosește electricitate: funcționează prin efect Venturi, cu apa sub presiune din rețea
• Consumă apă din rețea pentru a scoate apa din cămin, deci are sens doar ca rezervă, nu ca pompă de zi cu zi
• Funcționează doar dacă rețeaua are presiunea și debitul cerute în fișa producătorului
• Racordul la rețeaua de apă potabilă cere protecție împotriva returului; întreabă operatorul și un instalator autorizat ce se acceptă local
• În România se găsește mai greu, de obicei prin importatori

C. Pompă de curent alternativ alimentată de UPS:

• Folosește pompa obișnuită, alimentată la pană de un UPS
• UPS-ul trebuie ales pentru curentul de pornire al motorului, care e de câteva ori mai mare decât cel nominal, și pentru autonomia dorită
• Fiabilitate medie: bateriile UPS-ului trebuie testate periodic

D. Generator cu pornire automată:

• Pornește la pana de curent și alimentează pompa și restul consumatorilor esențiali
• Varianta cea mai scumpă, dar autonomia e limitată doar de combustibil
• Are sens în zone cu pene dese și lungi sau la case cu subsol mare

Notă de piață: pachetele dedicate de rezervă sunt în mare parte produse pentru piața americană și ajung în România prin importatori sau la comandă. Verifică disponibilitatea pieselor și a service-ului înainte să-ți construiești planul pe un pachet anume. Alternativa locală, perfect funcțională, e sistemul asamblat din componente cumpărate separat.

4. Senzorii

Senzorul de nivel ridicat se montează în cămin, cu 50–100 mm peste nivelul de pornire al pompei principale. Tipuri:

• Plutitor cu contact: simplu, ieftin, pornește alarma sau pompa de rezervă
• Senzor optic: fără piese în mișcare, detectează apa prin reflexia luminii
• Senzor capacitiv: detectează apa fără piese mobile, uneori chiar prin peretele unui recipient
• Senzor cu ultrasunete: măsoară distanța până la suprafața apei și dă nivelul continuu

Senzorul de inundație pe pardoseală detectează apa pe podea, nu în cămin. E util pentru:

• Spargerea unei conducte în casă
• Apă care ocolește căminul și intră pe sub uși
• Scurgeri de la mașina de spălat sau de la boiler

Senzorul de presiune diferențială apare la sistemele profesionale: compară presiunea înainte și după pompă și semnalează colmatarea.

5. Sistemul de alarmă

Sirena cu fir se montează la parter sau într-un hol central, acolo unde se aude din dormitoare. E comandată de senzorul de nivel ridicat.

Notificarea pe telefon se face prin senzori de inundație Wi-Fi, Zigbee sau Z-Wave, legați la aplicația producătorului sau la un sistem de automatizare a locuinței. Criterii de ales:

• Senzorul trimite alerta direct sau doar printr-un hub care trebuie să fie și el alimentat la pană
• Bateria senzorului anunță din timp când trebuie schimbată
• Aplicația trimite notificare critică, nu doar un mesaj care se pierde printre altele

Notificarea prin SMS, cu modul GSM și cartelă SIM, funcționează fără internet. E varianta potrivită pentru case izolate sau cabane.

6. Conducte și conexiuni

• Conducta de refulare: PVC-U DN 40–50, fără puncte joase în care să stea apa și să înghețe
• Clapete de sens: una după pompa principală și una după pompa de rezervă, ca apa să nu circule de la o pompă la cealaltă
• Racordul la canalizare: printr-un cămin de inspecție, pentru intervenții
• Evacuare alternativă (opțional): o conductă secundară spre o zonă de infiltrație, folosită manual când canalizarea e suprasolicitată

Instalarea sistemului, în opt pași

Pasul 1: Poziția căminului

Plasează căminul în punctul cel mai de jos al subsolului. Dacă pardoseala are pante diferite, urmărește unde se adună apa la o scurgere mică: acolo curge și în caz de inundație.

Pasul 2: Săparea și montarea căminului

• Săpătură cu spațiu pe margini pentru material drenant
• Căminul prefabricat așezat pe un strat de pietriș, sau cămin din beton armat
• Pietriș în jur, ca apa din terenul de sub pardoseală să poată intra
• Eventual, conducte de drenaj conectate la cămin din zonele în care se adună apa

Pasul 3: Legătura la evacuare

Refularea pompei se leagă la canalizarea casei, cu acordul operatorului, sau la o evacuare exterioară permisă. Ce urmărești:

• Conductă PVC-U DN 40–50, fără puncte joase
• Clapetă de sens aproape de pompă
• Buclă ridicată deasupra nivelului de refulare al canalizării, ca apa să nu se întoarcă gravitațional
• Cămin de inspecție la racord

Pasul 4: Montajul pompei principale

Principiile de montaj în cămin sunt aceleași ca la pompele cu tocător: suport stabil, cablu protejat, plutitor liber. Punctele cheie:

• Pompa pe un suport plat și ferm, nu direct pe sedimentul din fund
• Cablul scos prin trecere etanșă, nu prin găuri deschise
• Plutitorul cu spațiu liber de mișcare, fără să atingă peretele sau conducta
• Alimentare dintr-o doză etanșă, pe circuit cu protecție diferențială de 30 mA

Pasul 5: Montajul pompei de rezervă

Două variante:

A. În același cămin, mai sus:

• Pompa de rezervă cu plutitorul peste nivelul de pornire al pompei principale
• Pornește doar când nivelul trece de pompa principală, la pană sau la suprasarcină
• Refularea proprie, legată prin teu cu clapetă de sens

B. În cămin separat (mai sigur):

• Cămin secundar legat de cel principal
• Conductă de refulare proprie
• Un obiect care blochează o pompă nu o blochează și pe cealaltă

Pasul 6: Senzorii

• Senzorul de nivel ridicat: la 50–100 mm peste pornirea pompei principale
• Senzorii de pardoseală: lângă boiler, mașina de spălat, intrarea conductei de apă
• Detecția lipsei de tensiune: la tabloul electric sau pe circuitul pompei

Pasul 7: Alarma

• Sirena la parter, într-o zonă care se aude
• Modulul Wi-Fi sau GSM pentru notificare la distanță
• Test pe fiecare senzor: îl ridici sau îl uzi, alarma trebuie să pornească

Pasul 8: Testul sistemului complet

• Pompa principală: umpli căminul cu apă și verifici pornirea la nivelul corect
• Pompa de rezervă: întrerupi alimentarea pompei principale și verifici că pornește rezerva
• Alarma: simulezi nivel ridicat și verifici sirena și notificarea
• Pana de curent: oprești siguranța circuitului și verifici funcționarea pe baterie

Verificări periodice care țin sistemul pregătit

Lunar

• Ridică plutitorii cu mâna: pompa trebuie să pornească
• Verifică nivelul apei în cămin în repaus: nu trebuie să fie peste nivelul de pornire

Trimestrial

• Curăță căminul de sediment, frunze și alte resturi
• Verifică izolația cablurilor: fisuri, strivituri, urme de uzură

Anual

• Test funcțional complet, cu toate pompele și toți senzorii
• Verifică starea bateriei; bateriile acid-plumb se înlocuiesc de regulă la 3–5 ani, după indicația producătorului
• Verifică clapeta de sens: după oprirea pompei, apa nu trebuie să curgă înapoi
• Inspectează conducta de refulare pentru depuneri sau porțiuni care îngheață

Pachet gata făcut sau componente separate

Pachetul integrat vine cu pompa principală, pompa de rezervă, controlerul și, uneori, alarma, gândite să lucreze împreună. Avantajul e compatibilitatea și un singur furnizor pentru garanție. Dezavantajul, în România, e disponibilitatea: dacă pachetul vine prin import, piesele de schimb pot dura.

Sistemul din componente folosește o pompă principală de drenaj cumpărată local, o pompă de rezervă de 12 V, o baterie AGM sau LiFePO4, un încărcător cu menținere, un senzor de nivel cu alarmă și un senzor de inundație cu notificare. Ce verifici la cumpărare:

• Debitul pompei de rezervă, citit pe curbă la înălțimea reală a instalației, nu doar valoarea maximă
• Capacitatea bateriei raportată la curentul pompei și la autonomia dorită
• Încărcătorul potrivit pentru tipul de baterie ales
• Gradul de protecție al dozelor și al conexiunilor pentru mediu umed
• Disponibilitatea locală a pieselor de schimb și a service-ului

Ordinea de cost, de la ieftin la scump, este de regulă: componente separate, pachet integrat, sistem cu generator. Nu dăm prețuri, pentru că se schimbă de la un sezon la altul și ar deveni rapid înșelătoare.

Greșeli frecvente la sistemele anti-inundație

1. O singură pompă, fără rezervă. Defectul mecanic și pana de curent în furtună sunt evenimente banale. Pentru un subsol amenajat, pompa unică e un pariu prost: prevenirea inundațiilor în subsol începe cu a doua linie de apărare.

2. Bateria de rezervă neverificată. Bateriile acid-plumb pierd capacitate în timp, chiar nefolosite. Trece în calendar verificarea anuală și înlocuirea la intervalul recomandat de producător.

3. Senzorul de alarmă prea aproape de pompă. Senzorul de nivel ridicat trebuie să fie suficient deasupra pornirii pompei ca să nu dea alarme false, dar sub nivelul la care apa iese din cămin, ca să anunțe înainte de inundație.

4. Conductă de refulare cu puncte joase sau multe coturi. Pungile de aer și apa care se întoarce reduc debitul efectiv al pompei. Verifică traseul și redu coturile.

5. Fără plan de notificare. Sistemul detectează problema, dar nimeni nu află la timp. Pune cel puțin un canal de notificare la distanță.

6. Conexiuni electrice neprotejate. În cămin și lângă el, dozele și conexiunile trebuie să aibă grad de protecție pentru mediu umed. Doza de interior obișnuită nu e făcută pentru asta. Detalii despre protecții găsești în protecții electrice pentru pompe submersibile.

7. Ignorarea refulării din canalizare. Când canalizarea publică e suprasolicitată, apa poate intra în casă pe racordul de canalizare. O clapetă antiretur pe racordul casei, montată corect și accesibilă pentru curățare, previne această situație.
