Pompe pentru stingere incendiu alimentate din rezervor

Articolul ăsta nu îți va spune ce pompă să cumperi și nici ce volum de rezervă îți trebuie. Nu pentru că informația ar fi secretă, ci pentru că dimensionarea unei instalații de stingere se face de un proiectant autorizat, pe baza normativului aplicabil clădirii tale, și se verifică la recepție de autoritatea competentă. O cifră luată dintr-un articol și pusă într-un proiect e un risc, nu o economie.

Ce poate face un articol e altceva, și e util: să te lămurească ce se întâmplă tehnic, ca să înțelegi ce citești în proiect, să pui întrebările corecte și să recunoști o soluție prost gândită înainte să fie turnată în beton.

De ce o pompă de incendiu nu e pur și simplu o pompă mai mare

Diferența nu stă în putere. Stă în două lucruri pe care o pompă obișnuită nu le garantează: forma curbei și disponibilitatea.

Curba contează, nu punctul de lucru

La o instalație obișnuită dimensionezi pompa pentru un punct: atâta debit, atâta înălțime. La o instalație de stingere, punctul de lucru nu se cunoaște dinainte, pentru că nu știi câte capete se vor deschide sau câți hidranți vor fi folosiți simultan.

De aceea criteriile de acceptanță se referă la trei puncte de pe curbă, nu la unul:

Cele trei puncte de verificare pe curbă. Benzile marcate sunt limitele admise: sus, presiunea maximă la debit zero; jos, presiunea minimă la debit majorat.

Condiția de la 150% e cea care contează cel mai mult în practică. Ea garantează că, dacă incendiul deschide mai multe capete decât prevedea calculul, presiunea nu se prăbușește — sistemul dă mai puțin, dar continuă să funcționeze.

Condiția de la debit zero e la fel de importantă în sens invers: o pompă care ar urca prea mult presiunea cu toate robinetele închise ar solicita conductele peste ce suportă.

Disponibilitatea

O pompă de incendiu stă oprită luni întregi și trebuie să pornească la prima cerere, fără excepție. De aici vin cerințele care par exagerate la o instalație obișnuită: alimentare electrică sigură sau motor termic independent, comandă automată, pornire fără intervenție umană, verificări periodice documentate.

O pompă care merge zilnic își semnalează singură problemele. Una care stă oprită nu îți spune nimic până în ziua în care ai nevoie de ea.

Rezerva de apă: unde se greșește cel mai grav

Aici trebuie spus limpede, pentru că circulă informații periculoase pe subiectul ăsta.

Nu există o durată universală pentru rezerva de incendiu. Am întâlnit afirmații de tipul „zece-cincisprezece minute sunt suficiente”. Nu sunt, în general, iar o rezervă dimensionată pe o astfel de cifră poate fi de câteva ori mai mică decât cere normativul pentru clădirea respectivă.

Durata impusă depinde de tipul instalației — sprinklere, hidranți interiori, hidranți exteriori, drencere — de clasa de risc și de destinația clădirii, și merge de la zeci de minute până la câteva ore. Volumul rezultă din durata impusă înmulțită cu debitul de calcul.

Regula practică pentru un beneficiar: dacă cineva îți dă un volum de rezervă fără să te fi întrebat ce clădire ai, ce instalație și ce clasă de risc, cifra aia nu e un calcul, e o presupunere. Cere calculul, nu concluzia.

Rezerva trebuie să fie și efectiv disponibilă. Un rezervor care servește și consumul curent poate fi golit sub nivelul rezervei dacă priza de consum e la aceeași cotă. Separarea se face constructiv, prin poziționarea prizelor la cote diferite, astfel încât consumul obișnuit să nu poată atinge volumul rezervat stingerii.

Aspirația din rezervor: două soluții, una robustă

Modul în care pompa ia apa din rezervor decide o bună parte din fiabilitatea sistemului.

Aspirația inundată

Nivelul apei din rezervor stă deasupra axului pompei. Coloana de aspirație rămâne permanent plină, iar pompa livrează din prima secundă, fără să aibă nevoie să scoată aerul din conductă.

E soluția preferată ori de câte ori geometria terenului o permite, pentru că elimină complet cea mai frecventă cauză de nepornire: aerul din aspirație.

Pompa verticală cu turbină

Când rezervorul e sub nivelul camerei pompelor, tentația e o pompă autoamorsantă. E o alegere proastă pentru stingere: autoamorsarea cere timp și poate eșua dacă o garnitură a slăbit între două verificări.

Soluția corectă e o pompă verticală cu turbină, la care hidraulica coboară în rezervor și rămâne permanent scufundată, iar motorul stă la suprafață, accesibil pentru service. Nu are ce să amorseze, pentru că nu aspiră — împinge de jos.

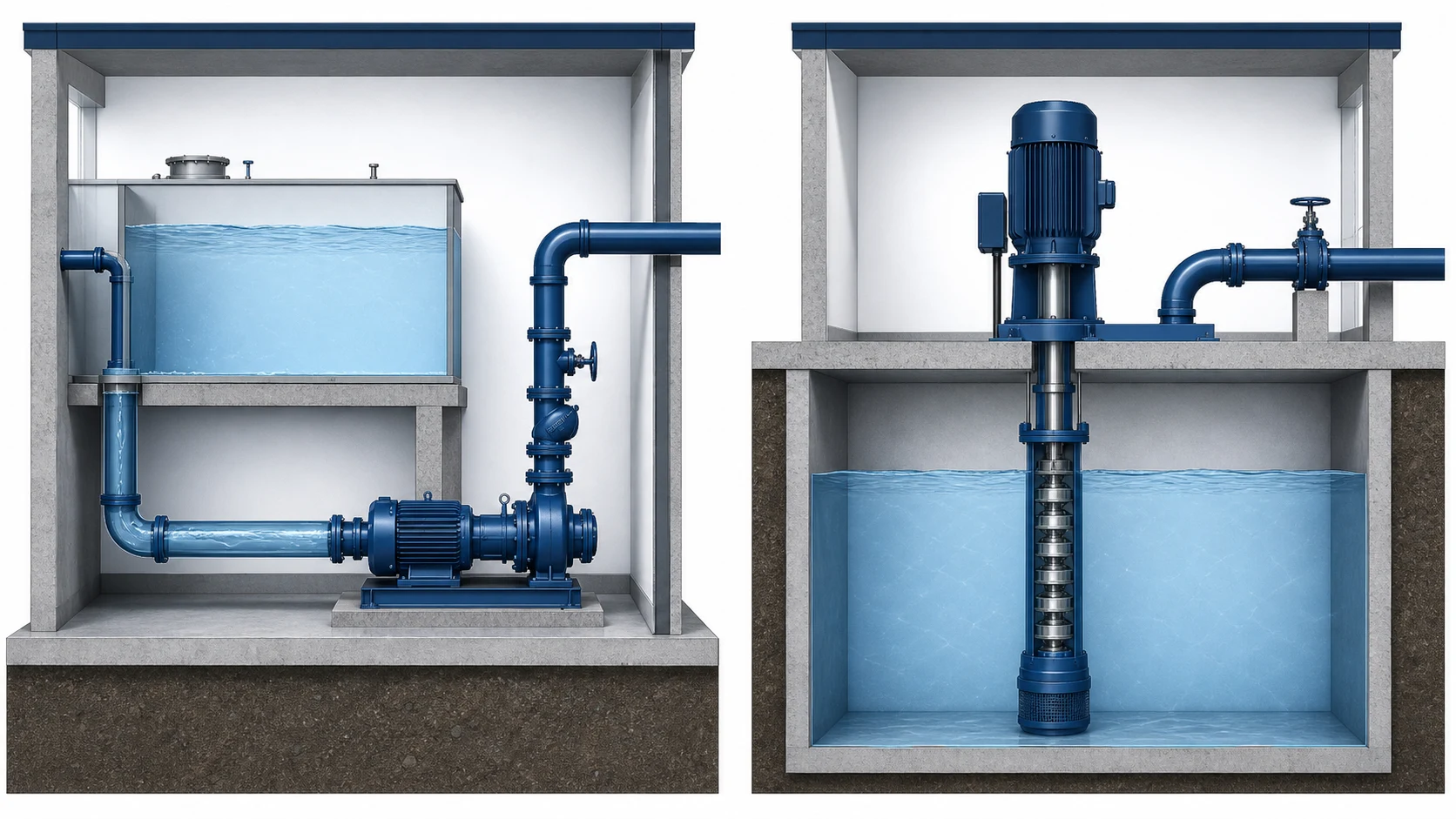

Două soluții corecte, după poziția rezervorului. La stânga, aspirația inundată, cu coloana permanent plină. La dreapta, pompa verticală cu turbină, cu hidraulica scufundată și motorul accesibil la suprafață.

Vortexul și submergența

Există o problemă specifică alimentării din rezervor, care apare exact în momentul cel mai prost: la sfârșitul rezervei.

Pe măsură ce nivelul coboară spre priza de aspirație, deasupra ei se poate forma o pâlnie de aer — un vortex de suprafață. Când vortexul ajunge la priză, pompa începe să antreneze aer, coloana de lichid se întrerupe, iar debitul cade brusc.

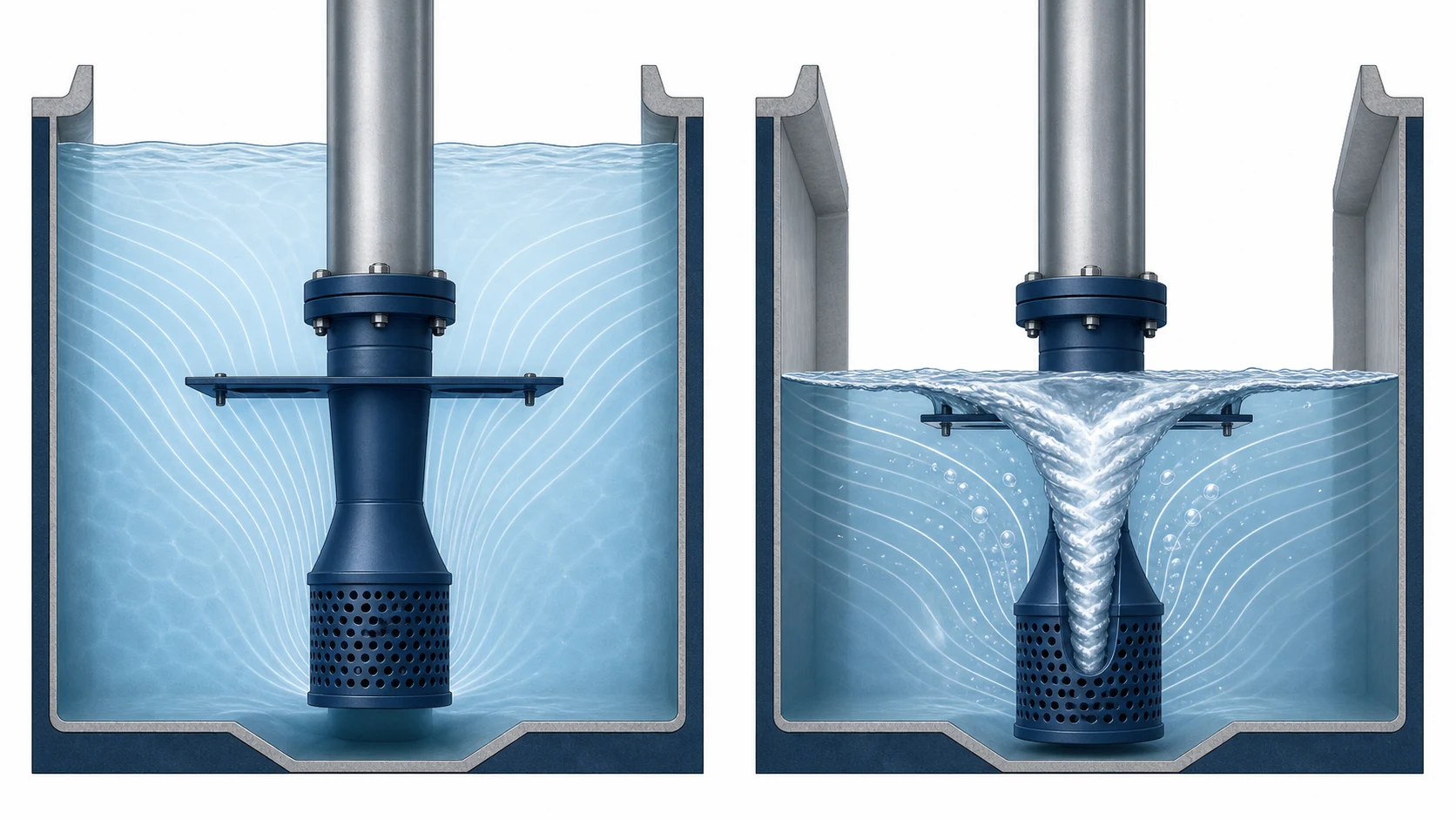

La stânga, submergență suficientă și placă antivortex: curgerea rămâne curată. La dreapta, nivelul coborât lasă vortexul să se formeze și să antreneze aer direct în priză.

Se previne prin două lucruri: o submergență suficientă, adică o înălțime minimă de apă păstrată deasupra prizei chiar și la rezerva epuizată, și plăci antivortex montate deasupra sau în jurul prizei, care rup rotația apei înainte să se organizeze într-o pâlnie.

Ambele se dimensionează, nu se improvizează. Iar dacă în proiect nu apar deloc, e o întrebare legitimă pentru proiectant.

Componentele fără de care sistemul nu e sistem

O pompă corectă, montată singură, nu formează o instalație de stingere.

Racordul de test merită subliniat. Fără el, singurul mod de a verifica performanța reală e să pui sistemul în funcțiune, ceea ce nimeni nu face de plăcere. Cu el, verificarea devine o operațiune de rutină, iar rutina e ce menține un sistem viu.

Motor electric sau motor termic

Alegerea driverului nu e o preferință tehnică, ci o consecință a analizei de disponibilitate.

Un motor electric e mai simplu, mai ieftin, mai silențios și practic fără întreținere. Toată fiabilitatea lui depinde însă de alimentarea electrică — iar un incendiu e exact evenimentul care poate scoate tabloul din funcțiune. De aceea, unde se alege electric, alimentarea trebuie asigurată dintr-o sursă care rămâne disponibilă în scenariul de incendiu, pe un traseu protejat, separat de restul instalației clădirii.

Un motor termic e independent de rețea, dar mută problema în altă parte: are nevoie de combustibil proaspăt, de baterii de pornire în stare bună, de răcire și de evacuare a gazelor. Un motor diesel neverificat luni de zile e la fel de nesigur ca un tablou fără alimentare de rezervă.

Ce contează la ambele e același lucru: pornirea automată, fără intervenție umană. Un sistem care depinde de cineva care apasă un buton depinde de prezența acelei persoane la ora trei dimineața.

De ce pică sistemele la verificare

Cauzele nu sunt exotice. Se repetă, și aproape toate țin de exploatare, nu de proiectare.

• Robineți de izolare închiși după o intervenție și rămași așa. Sistemul arată intact și nu poate livra nimic.
• Baterii de pornire descărcate la motoarele termice, pentru că nimeni nu le-a verificat între recepție și controlul de peste doi ani.
• Pompa jockey defectă, urmată de ciclarea pompei principale până la avarie.
• Rezerva consumată pentru alte scopuri, de la spălat până la umplerea unei instalații, fără completare.
• Aspirație colmatată sau placă antivortex desprinsă, ambele invizibile fără golirea rezervorului.
• Jurnal de verificări completat retroactiv, care ascunde exact perioada în care nu s-a verificat nimic.

Numitorul comun e că niciuna dintre situațiile astea nu se semnalează singură. Un sistem de stingere nu dă erori — tace până în ziua în care trebuie să funcționeze.

Un ultim detaliu, des trecut cu vederea: camera pompelor e ea însăși parte din sistem. Trebuie să rămână accesibilă, ventilată și protejată la incendiu, iar spațiul din jurul utilajelor trebuie să permită intervenția. O pompă corectă, într-o încăpere în care nu se poate ajunge sau în care nu se poate lucra, e o pompă care nu va fi întreținută.

Cine răspunde, de fapt

Merită clarificat, pentru că aici apar cele mai multe neînțelegeri între beneficiar și executant.

Proiectantul autorizat stabilește scenariul de incendiu, debitele de calcul, durata rezervei și parametrii pompei. El poartă răspunderea pentru dimensionare.

Executantul montează conform proiectului și răspunde pentru execuție, nu pentru calcul. Un executant care „optimizează” o rezervă sau schimbă o pompă cu una mai mică își asumă răspunderea proiectantului fără să aibă competența.

Autoritatea competentă verifică la recepție conformitatea cu proiectul și cu normativele.

Beneficiarul răspunde pentru menținerea în funcțiune: verificările periodice, jurnalul de intervenții, remedierea defectelor. E partea care se pierde cel mai des, pentru că nu are termen de finalizare.

Ce poți verifica singur, fără să fii proiectant

Câteva lucruri se observă din documente și de la fața locului, fără competențe tehnice speciale:

1. Există un calcul, nu doar o ofertă? Cere memoriul de calcul, nu fișa pompei.
2. Curba pompei propuse acoperă cele trei puncte de mai sus, iar valorile sunt trecute în documentație?
3. Există racord de test în instalație, sau verificarea presupune declanșarea sistemului?
4. Aspirația e inundată, iar dacă nu, s-a ales o pompă verticală cu turbină și nu una autoamorsantă?
5. Rezerva e protejată de consumul curent prin poziționarea prizelor?
6. Există un jurnal de verificări completat la zi, cu date reale, nu semnat retroactiv?

Ultimul punct spune, de obicei, cel mai mult despre starea reală a unui sistem.

Cadrul normativ, pe scurt

Pentru instalațiile de stingere din România se aplică normativele naționale în vigoare la data proiectării, între care P118/2 pentru instalațiile de stingere și I9 pentru instalațiile sanitare din clădiri. Pentru sistemele de sprinklere, referința europeană este SR EN 12845.

NFPA 20, standardul american pentru pompe staționare de incendiu, este referința tehnică din care provin criteriile de curbă discutate mai sus și tratarea separată a pompelor verticale cu turbină. Nu se aplică de drept în România, dar e folosit frecvent ca bună practică.

ISO 9906 rămâne standardul pentru încercările de performanță și pentru clasele de toleranță admise la recepție.

Ediția aplicabilă a fiecărui document se verifică la data proiectului. Normativele se revizuiesc, iar o ediție depășită într-un memoriu e un motiv real de respingere la recepție.

---
